一、KZ-200測控儀簡介 智能單回路測控儀 適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的校正。面板數碼LED顯示屏，可精確的顯示控制實時測量值，還開啟了儀表內部參數（包括輸入類型、運算方式、...
一、KZ-200測控儀簡介
智能單回路測控儀適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的校正。面板數碼LED顯示屏，可精確的顯示控制實時測量值，還開啟了儀表內部參數（包括輸入類型、運算方式、輸出參數、通訊參數、等）的設定界面?？汕袚Q輸入多種分度號，只需設定儀表分度號及相關參數，即可在線完成輸入分度號的更改；本控制儀支持多機通訊，具有多種標準串行雙向通訊功能，可與各種帶串行輸入輸出的設備（如電腦、可編程控制器、PLC等）進行通訊，構成智能管 理系統。
二、功能概述
1. 上電過程：參看圖1，儀表上電后自檢，隨后，進入自動測量控制狀態，上排PV窗顯示測量值，下排SV窗顯示設定值，如果SV窗顯示orAL，則表示輸入超過量程（或傳感器開路）。如果輸入規格參數Sn設置有誤，也會有此顯示。當儀表存在上限報警﹑下限報警﹑正偏差報警﹑負偏差報警時，SV窗交替顯示設定值的數值和 ＂HiAL＂﹑＂LoAL＂. ＂dHAL＂﹑＂dLAL＂等報警提示符號
★ ALM1和AML2報警指示燈：與ALM1和ALM2報警位置同步動作。具體代表什么報警可由參數設置。
★ OUT輸出指示燈：控制輸出為時間比例方式時（SSR或SCR），OUT燈與控制輸出同步動作。控制輸出為電流時，OUT燈通過亮暗反映輸出電流的大小。當輸出電流為0時，OUT燈熄滅。
★ 控制輸出值顯示：按SET鍵一下即放開，可在SV窗切換顯示給定值和輸出值。當SV窗顯示輸出值時，在自動控制狀態下第一位顯示”A”字母；在手動控制狀態下第一位顯示字母”M”。
★ 自動/手動切換：按 < 鍵一下即放開，可以使儀表在自動控制和手動控制兩種狀態下無擾切換。在自動控制狀態下，RUN指示燈滅；在手動控制狀態下，RUN指示燈亮。
2. 給定值/手動輸出值設置：在SV窗顯示給定值時，按 ∧ 鍵（或 ∨ 鍵）可以增加（或減少）給定值。在手動狀態下，當SV窗顯示輸出值時，按 ∧ 鍵（或 ∨ 鍵）可以增加（或減少）輸出值。按 ∧ 鍵或 ∨ 鍵不放，可以快速增加/減少數值，并且速度會不斷加快（3級速度）。
3. 啟動自整定：初次使用時應利用儀表的自整定功能來確定控制參數（M50﹑P和t參數），才能實現理想的控制。當發現PID控制效果不佳時也可再次啟動自整定功能。按 < 鍵并保持約2秒鐘，等SV窗顯示“At“字樣再放開，儀表就進入自整定狀態。自整定時，儀表執行位式調節，經2-3次振蕩后，儀表自整定出PID控制參數（M50﹑P和t參數）。自整定結束后自動回到PID自動控制狀態。在自整定過程中，如果要提前放棄自整定，可再按 < 鍵并保持約2秒鐘，等儀表SV窗停止閃動“At“字樣再放開，就可以放棄自整定。
[注意1]自整定如果成功執行過一次，則儀表將無法再由按 < 鍵來啟動自整定，以避免人為的誤操作。已啟動過一次自整定的儀表如還要啟動自整定時，可將參數CtrL設置為”2”來啟動自整定（見后文）。
[注意2]視不同系統，自整定需要的時間可從數秒至數小時不等。
[注意3]自整定的準確度與以下幾個因素有關。用戶在啟動自整定功能前應加以了解。
①系統在不同給定值下整定得出的控制參數值不完全相同，所以要在系統較常用的給定值上執行自整定。如果給定值經常變化，則可以在中間值上執行自整定。
②參數CtL（控制周期）和dF（回差），對自整定準確度也有影響。一般來說，這兩個參數的數值越小，自整定參數的準確度越高。但dF的數值應比輸入信號的波動幅度大；CtL的功能見后文。
[注意4]手動自整定：在一些輸出不允許大幅度變化的場合，可以先用手動方式進行調節，等手動調節基本穩定后，再在手動狀態下啟動自整定，這樣儀表的輸出將限制在當前手動值的上下10%范圍內。
4、參數設置：
KZ-200系列儀表有豐富的功能，相應的功能參數也很多，這些功能參數全都由軟件鎖參數Loc控制查閱和修改權限。將Loc設為密碼值808，就可以查閱和修改全部功能參數。將Loc設為0，只可以查閱和修改部分功能參數（被定義為現場參數的參數，定義方法見后文）。
以下以Loc參數為例，說明如何修改參數的值。在PV窗顯示測量值的狀態下，按壓SET鍵并保持約2秒，PV窗顯示參數Loc的提示符，SV窗顯示參數Loc的數值0。數值0的較低位有一個小數點閃爍（如同光標般指示當前允許修改位）。在PV窗顯示Loc提示符的狀態下，按壓5鍵（或6鍵），可以將參數Loc 的數值（有閃爍小數點的位）增加（或減少）。按壓5鍵（或6鍵）不放，可以快速增加（或減少）數值，并且速度會不斷加快（3級速）在PV窗顯示參數Loc提示符的狀態下，當Loc的數值為808時，再次按壓SET鍵，PV窗會顯示第一個功能參數HiAL的提示符，SV窗顯示參數的數值。按壓5鍵（或6鍵），可以將參數的數值（有閃爍小數點的位）增加（或減少）。
在PV窗顯示參數HiAL提示符的狀態下，繼續按壓SET鍵，PV窗會依次顯示各功能參數的提示符（參見第四章中的參數速查表），SV窗顯示參數的數值。 （現場參數定義方法）
在設置參數的過程中，較后8個參數的顯示方式與前面的不同，見左圖。PV窗顯示提示符EP1～EP8，SV窗顯示各功能參數的提示符（如HiAL﹑LoAL﹑dHAL等）。按壓5鍵（或6鍵），SV窗內的參數提示符依次變化。在設置參數過程中，如果10秒內無操作，儀表將自動返回PV窗顯示。
三、接線端子圖

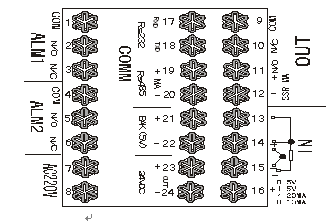

圖2、KZ-200儀表接線圖
圖3、KZ-200儀表接線圖
控制輸出端子（9、10、11、12），輔助輸出端子（17、18、19、20）Rs232(17、18、19)；Rs485(19、20)，報警1輸出端子（1、2、3），報警2輸出端子（4、5、6）。

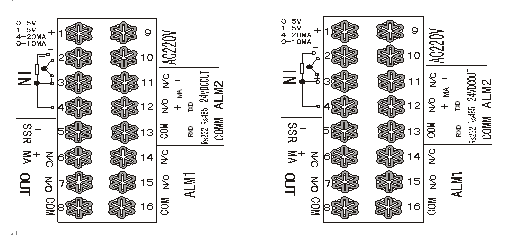

圖 4、 KZ-200儀表接線圖
圖 5、 KZ-200儀表接線圖
( 圖 4 ) ( 圖 5 )
四、技術參數
輸入信號：電阻——標準熱電阻Pt100 Cu50等遠傳壓力電阻
電偶——標準熱電偶B、S、K、E、J、T、WRe等
電流——0~10、4~20、0~20mA等，輸入阻抗≤250Ω
電壓——0~5v、1~5v等、輸入阻抗≥250Ω
測量范圍：-1999~9999
測量精度：0.2％FS + 1字或0.5 + 1字
分 辨 率：1、0.1、0.01、或0.001字
溫度補償：0~50
顯示方式： -1999~9999測量顯示值 -1999~9999設定值顯示
0~100％測量值光柱顯示 發光二極管工作狀態顯示
控制方式：位式ON/OFF帶回差
輸出信號：DC0~10mA(負載能力≤750Ω） DC4~20mA(負載能力≤500Ω）
DC0~5v (負載能力≤250Ω） DC1~5v (負載能力≤250Ω）
開關量輸出：繼電器觸點容量AC220v/3A；DC24v/6A
通訊輸出： 標準串行雙向通信接口RS—485，RS—232C
波特率300~9600bps內部自由設定
報警方式：LED顯示，控制方式繼電器ON/OFF帶回差（可自由設定）
使用環境：環境溫度 0~50℃ 相對濕度 ≤85RH
供電電壓：AC220v/50Hz
功耗 ： ≤5W(AC220v線性供電
安裝方式：標準卡入式 152X86X90
重量 ： 400g(AC220V線性電源供電）
儀表盤開孔尺寸（單位MM) 160X80X90
五、維護保養
產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務 在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知： *請注明型號、數量、是否有特殊需要。
