電氣控制柜的布線工藝

發布日期：2012-12-04 09:58  瀏覽次數：

電氣控制柜在進入90年代后,尤其在近幾年來發展飛快,新產品日新月異層出不窮。產品不光在性能、結構等各方面有了巨大的進步,其在外觀上的要求也越來越高,正在向家具化、裝飾化的方向發展。 二次回路是任何電氣設備必不可少的重要組成部分,二次回路的電氣性能好壞直接影響到整臺電氣控制柜的性能、可靠性和安全性。同時,其二次元件的裝配、標號,導線的選擇、鋪設以及排列組合等項目,構成二次回路布線工藝的重要內容。電氣控制柜布線工藝水平的高低將對產品質量產生直接的影響。 過去企業只注重產品的結構性設計及電氣性能的改進,而忽視了二次布線工作,造成了二次回路布線工藝落后,方法陳舊。在新的形勢下,原來的二次布線工藝已遠不能適應新產品開發以及市場發展的需要。因此,南京康卓環境科技有限公司在不斷發展壯大的過程中，慢慢摒棄了不能適應行業發展的老技術、老產品，采用了新工藝、新技術,使用合適的新型電氣附件，來保證產品的質量，向市場供應優質的電氣控制設備。


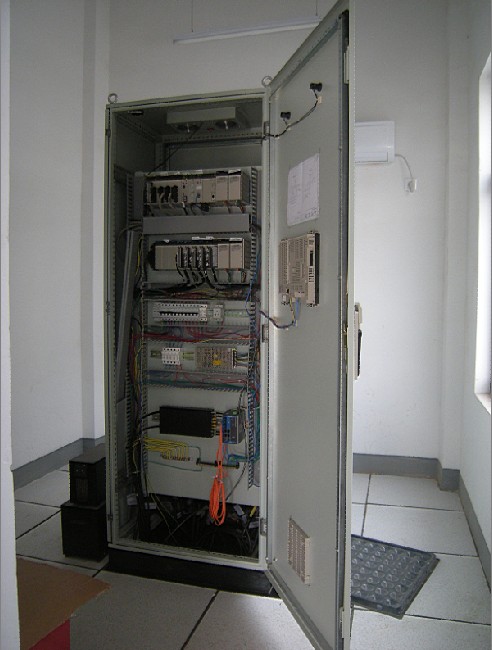

電氣控制柜的布線要求：

１、按電氣原理圖施工、連線正確。

２、二次線的連接（包括螺栓連接、插接、焊接等）均應牢固可靠，線束應橫平 豎直，配置堅牢，層次分明，整齊美觀。同一合同同一型號規格的控制柜元件安裝位置及布線方式應一致。

３、采用線束布線時固定線束應橫平豎直布置并應捆扎和固定，捆扎間距不宜大于100mm，水平線束固定間距不宜大于300mm，垂直線束固定間距不宜大于400mm。

４、同一列器件的線號讀向盡量保持一致。慣例為從左到右，從下到上，從內到外。

５、二次線截面積要求：
         單股導線 不小于1.5mm2
         多股導線 不小于1.0mm2
         弱電回路 不小于0.5mm2
         電流回路 不小于2.5mm2
         保護接地線 不小于2.5mm2

６、所有二次回路連接導線中間不應有接頭，連接頭只能位于器件的接線端子或接線端子排上。

７、每個電器元件的接點較多允許接2 根線。每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。

８、二次線應遠離飛弧元件，并不得防礙電器的操作 。

９、電流表與分流器的連線之間不得經過端子，其線長不得超過3 米。

１０、電流回路宜經過試驗端子接至測量?jī)x表。

１１、多股導線端部應加冷壓端頭接線。弱電回路中截面面積小于1m㎡的單股導線應采用錫焊或其它合適的方式接線。

１２、二次線不得從母線相間穿過。

１３、回拉式彈簧端子的聯接：
　　　1）硬導線的剝線長度： 10 mm左右；
　　　2）軟導線應套上線鼻子壓緊后后再插到端子，注意銅線芯不要露出線鼻子且要壓實；
      3）導線插入端子口中，直到感覺到導線已插到底部 ，上部不能露銅。

 １４、屏蔽電纜的連接
　　　擰緊屏蔽線至約15 mm 長為上；
　　　用線鼻子把導線與屏蔽壓在一起；
　　　壓過的線回折在絕緣導線外層上；
　　　屏蔽線采用單端接地。

１５、用熱縮管固定導線連接的部分。
