防汛指揮中心組態王監控總站操作說明書:系統畫面(2)

發布日期:2013-10-12 09:25  瀏覽次數:

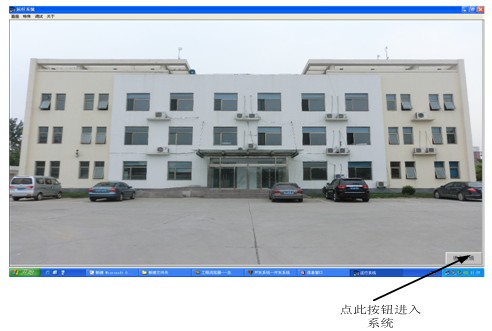

1、系統啟動畫面

進入系統后的首界面如圖1所示:
圖1

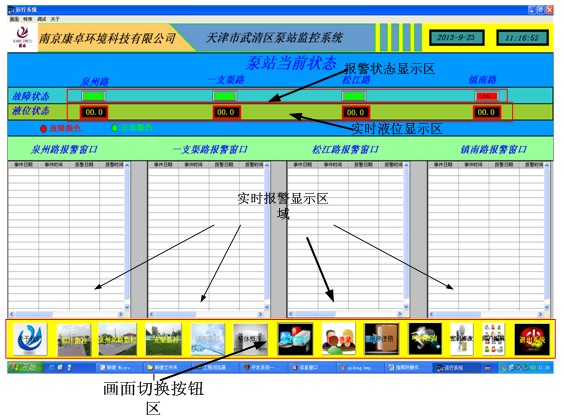

2、主監控畫面
點擊圖1中的進入系統按鈕進入主監控畫面如圖2所示:
 圖2
   圖2中的畫面切換按鈕區會在大部分畫面中顯示,具體每個按鈕的功能將在后面介紹。實時報警顯示區顯示各個泵站的詳細報警信息。報警狀態顯示區指示報警狀態,綠色為正常紅色為有報警產生。液位顯示區顯示每個泵站水池的液位深度,單位為“米”。
3、按鈕切換區

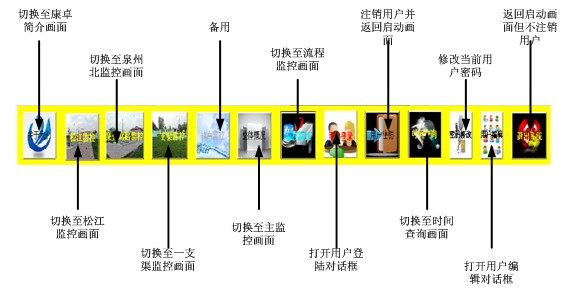

點擊圖1中的“進入系統”按鈕后,除非回到啟動畫面否則按鈕切換區將一直處于畫面下方供用戶使用。如圖3所示:
 圖3
有些按鈕切換區的按鈕是有權限的,只有被授權的用戶才可以操作,擁有權限的按鈕分別為“松江監控”、“泉州北監控”、“一支渠監控”、“流程監控”、“時間查詢”、“用戶編輯”。如果要操作這些按鈕,點擊“用戶登陸”按鈕,在彈出的對話框中選擇“指揮所”,輸入口令“1111”點擊“確定”按鈕,就可以操作這些被授權的按鈕,用戶登陸之后可以進行密碼修改和用戶編輯等操作。需要注意的是在操作人員離開之前應點擊“用戶注銷”按鈕,撤消授權,以免無關人員操作本系統。點擊進入康卓首頁 返回康卓首頁>>
