無錫常州蘇州PLC控制箱電氣柜定制代工廠家優選南京康卓環境科技有限公司（以下簡稱康卓科技），康卓科技是無錫常州蘇州地區專業的PLC自動化控制系統、PLC控制柜/箱、PLC電氣柜設計生產廠家，常年承接PLC控制箱電氣柜的產品設計、加工、生產及現場安裝調試服務。公司資質齊全，已通過ISO9001質量體系認證和國家強制性產品CCC認證，是國家重點高新技術企業，歡迎廣大用戶來電來函咨詢洽談。



康卓科技某污水處理廠PLC自動化系統控制方案-系統設計

康卓PLC電氣工程師介紹：根據某污水處理及配套管網工程的規模及工藝要求，結合多年來康卓科技在污水處理行業及多個污水處理廠建設的成熟技術和豐富經驗，我公司設計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體污水處理工藝的全過程自動化控制系統，并按照預定的程序?qū)ΜF(xiàn)場設備實現全方位的控制以及信號的采集和傳輸。

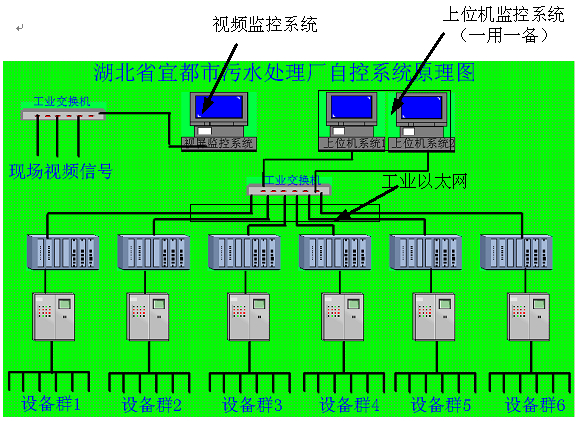

圖示1.1 控制原理示意圖

如上圖所示，在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過現場儀器儀表對系統的參數進行測量，并將所測的數據傳輸至PLC的輸入模塊中，PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，能夠?qū)λ性O(shè)備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作。PLC與上位機采用工業以太網的通訊方式，保證通訊的實時性與可靠性，若中控室與PLC控制柜之間的距離較遠，可采用光纖通訊。另外此系統還可以改進成雙環網的控制系統，以增加監控系統的可靠性。
