自來水廠自控系統生產廠家-南京康卓環境科技有限公司擁有國內先進的自來水廠自動化控制系統，康卓科技本著“技術先進、性價比高、實用可靠” 的基本原則，采用PLC+PC 的“集中監測，分散控制”的規范進行設計，以PLC為基礎的自動控制系統，在中央控制室采用工業PC機對廠內各工況進行實時監控和操作，以保證生產的正常運行。







設計方案

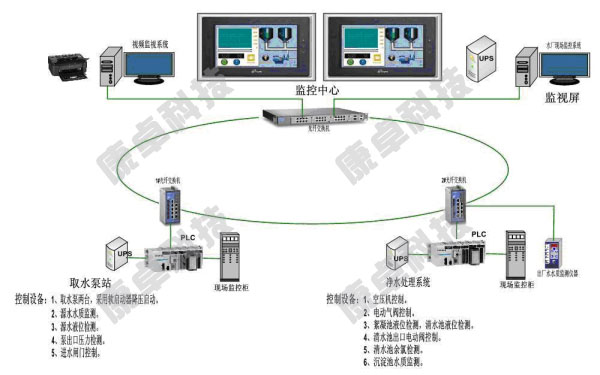

    整個控制系統又分作上位監測系統、下位控制系統和低壓軟啟動系統三個層面。其中上位監測系統由一臺操作及監控計算機，一臺現場監視計算機構成。下位控制系統由兩套PLC控制柜組成，PLC選用帶有以太網功能的、高性價比的施耐德M340作為核心控制單元，并搭配高可靠性的優質低壓元器件構成。低壓軟啟動系統由施耐德的ATS48軟啟動器作為主控制設備，再搭配施耐德低壓開關元件構成。

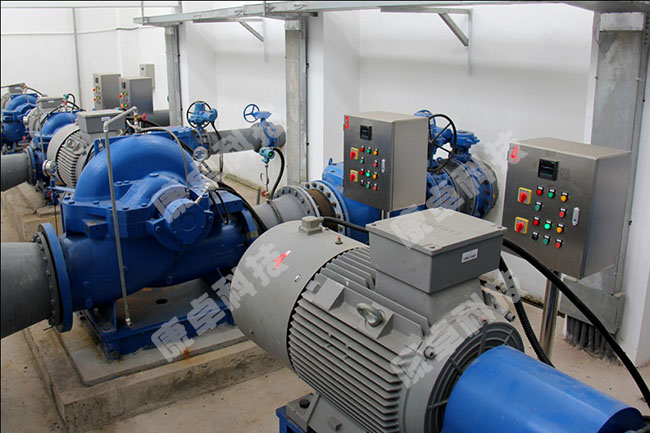

     取水泵站由2臺75KW電機和2臺水泵組成2套取水機組。取水機組與反應池水位聯動工作（高水位停機、低水位運行）。2套取水機組自動輪換工作（每10天轉換一次）。在其一取水機組遇到故障時，另一取水機組自動投入工作。取水機組蝶閥隨同一機組啟動時自動打開、停止時自動關閉。散熱設備隨機跟著任一取水機組啟動時自動運行。

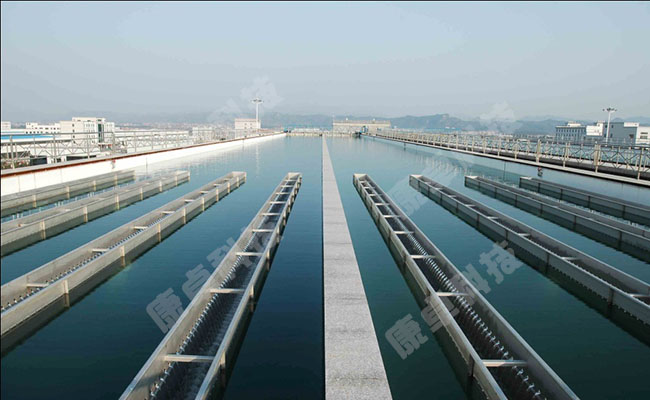

     凈水處理系統由2個240 m3/h沉淀池，2個240 m3/h重力式無閥濾池，2個1500 m3蓄水池組成2套凈水處理系統。2套凈水處理系統可獨立也可同時工作。凈水處理系統實現絮凝劑自動加投，消毒二氧化氯自動加投，出廠水流量自動監測，出廠水水質在線自動監測并實時上傳上級主管部門。視頻監視現場設備的運行狀況和周圍環境的狀況。

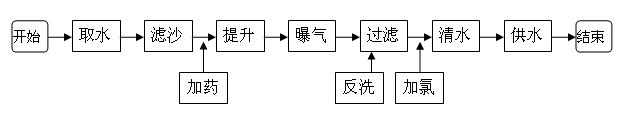

    自來水處理工藝相對邏輯簡單，大致框圖如下：





該系統由1個PLC控制柜、1個低壓軟啟動柜、4個電動蝶閥控制閥、2套絮凝劑自動加投系統、2套消毒二氧化氯自動加投系統、1套出廠水水質在線自動監測系統、2部網絡攝像機組成。

    PLC控制柜由PLC、光纖交換機、避雷裝置等組成。負責采集沉淀池液位、濁度，蓄水池液位、二氧化氯濃度，出廠水流量等信號，控制絮凝劑自動加投計量泵、控制二氧化氯自動加投計量泵，控制沉淀池2臺進水電動蝶閥、控制蓄水池2臺出水電動蝶閥，控制排泥閥自動開/閉。接受上位監控系統的命令信號，將取水泵站機組運行狀態傳給控制中心上位機。
