2 應用軟件部署

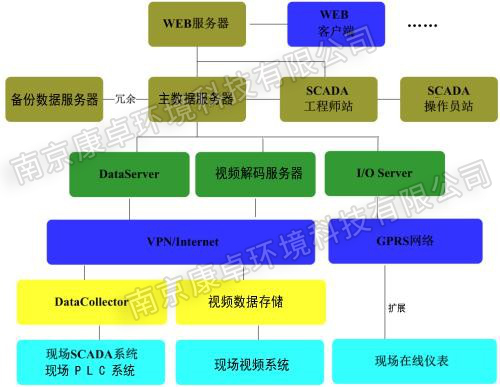

圖：  應用軟件部署圖

2.1：軟件功能

1）數據實時監測與處理功能

系統所監測的數據在相應的畫面和表格中顯示，并具有隨機點測某個端站和巡測整個系統端站的功能。能對數據自行進行較大值、較小值、平均值、累加值進行統計。

2）圖形處理功能

根據數據庫繪制實時曲線圖和歷史趨勢曲線圖。

3）自動報表生成功能

根據需要按不同的時間周期生成日、月、年報表，也可按參數名稱自動生成報表。對水質監測項目的 COD、氨氮、PH、電能、流量、動力設備等信息中心自動匯總生成全區水源水質日報表。

4）歷史數據存儲功能

①歷史數據存儲時間可組態，如定時存盤時間間隔可在 1 分鐘、10 分鐘、30 分鐘、1 個小時之間選擇。

②具有數據導入、導出功能，便于系統進行數據備份、恢復和進行數據對比分析。

③支持?jǐn)帱c續傳和數據緩存、補調功能：對網絡故障、設備通訊失敗等異常情況導致數據缺失進行數據補調，保持歷史數據完整。

④歷史趨勢數據保存周期大于 3 年。

5）實時/歷史趨勢查詢、實時/歷史報警查詢功能

可以以時間段、監控區域、監控點位、監控數值為條件查詢，歷史數據以表格和曲線圖輸出。

6）自動報警功能

報警包括：網絡斷線報警、設備通訊失敗報警、參數超標報警等。報警參數可靈活設置， 并和管理人員的手機綁定，發生報警時自動發送短信告知。

7）輸出、打印功能

各種報表、查詢信息、報警信息能在屏幕上顯示及打印輸出。

8）短信發布功能

利用短信平臺資源，將系統中非常重要的事件按級別、按時段在不影響領導的日常生活的前提下，發送到相關的人員手機上。除極其嚴重的報警在夜間發送外，一般的事件在早晨8:00 鐘后發送給領導，日間事件實時發送。具體的短信發送策略可以用戶自定義。

9）系統管理功能

①登錄管理、用戶權限管理。

②數據監控終端（RTU）的遠程參數設置。

③通訊狀態檢測與監視。為提高通訊可靠性，系統要具備有通訊狀態檢測和監視功能， 實時診斷通訊狀態和鏈路連接情況。

10）WEB 瀏覽功能

①通過 WEB 瀏覽系統，各子系統間的數據傳輸可通暢的進行，減少了數據的孤島現象。

②通過 WEB 瀏覽系統，協同領導、管理人員和所轄的污水廠領導和管理人員可以通過網絡獲取所關注的污水處理廠運行信息。

4：管理中心信息平臺

利用自控中心建設以搭載 SQL 數據庫服務器管理系統，使用 WinCC(Windows ControlCenter)視窗控制中心建立自控系統。

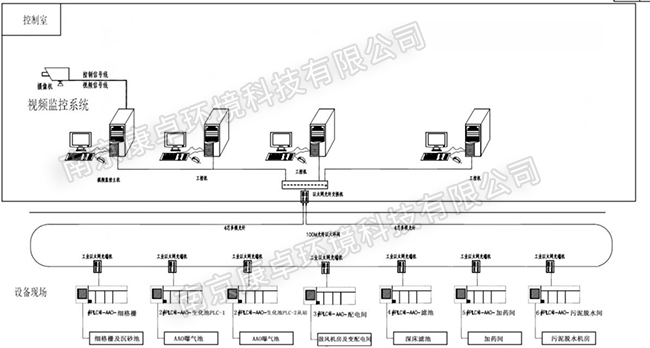

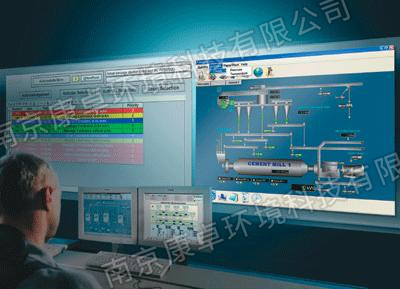

圖：管理中心

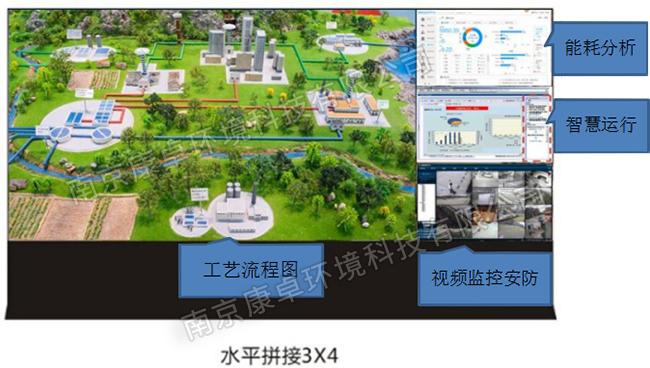

1）、工藝流程的監控：展示污水處理工藝流程，展示各節點運行設備的運行狀態，控制狀態，數據狀態。掌握污水生產過程的整體運行情況，如本日，本月，本年的（入水總流量， 入水瞬時流量，出水總流量，出水瞬時流量，電能能耗），當前入水，出水的水質參數。

2）、能耗分析：展示污水生產運行中對各節點運行設備的電能消耗。 按時、日、月， 年分析各工藝節點電能消耗占總能耗百分比情況，工藝節點各設備電能消耗占本工藝節點能耗總能耗的百分比情況。在改進工藝運行參數后與改進行前的能耗情況，分析出較優運行數據，為節能減排提供大數據依據。

3）、智慧運行：在污水生產運行中，對設備、儀表建立設備檔案，記錄運行時間，維護時間間隔，對污水生產過程中設備的維護與檢修做到安全標準，并建立運營檔案。同時根據污水生產過程中儀表返回的數據進行分析，判斷相關設備的運行狀態，做出預判，預警。智慧運行系統為污水生產提供安全保障。

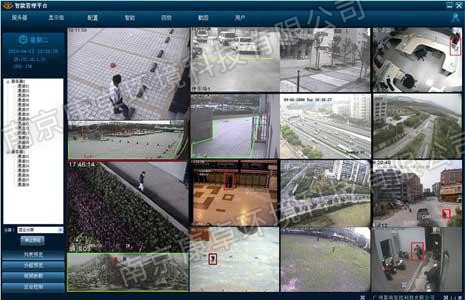

4）、視頻監控：在污水廠建立視頻監控系統，將視頻通過網絡傳輸至總信息平臺，完成管理部門的視頻監管。攝像頭采用一體化網絡攝像頭，帶夜視功能，圖像達到全高清畫質，現場與監管平臺 24 小時不間斷視頻傳輸。

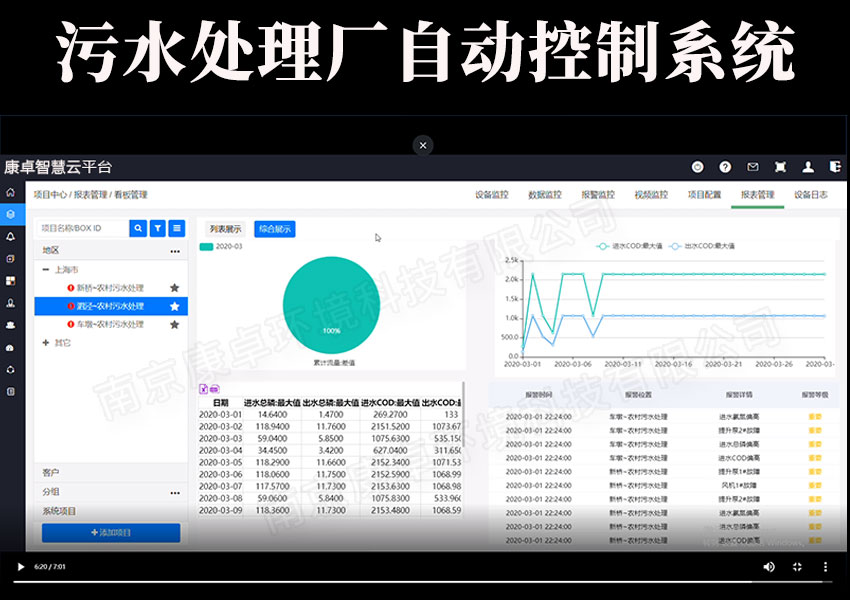

5）、數據報表：對所有設備數據進行管理。完成數據的處理存儲和日常運營管理。存儲的數據資料將用于生產調度，預報參考之用。建立日常運營班、日、月、年報表。班報表以一個班工作時間 8 小時為準，一天三班。班報表的形式包括正確的班次、日期、報表名稱、采樣點編號、計算單位以及每個采樣點的平均值、較小值、較大值、連續計量累積值、班的處理水量、能耗、單耗或成本，進行打印和存儲。日、月、年報表的形式與班報表形式類同， 組報表的時段為日、月、年。過程變化曲線、參數時序曲線、計量累積曲線、能耗曲線、事故報警總表等，分成日、月、時段銜接。

4.1：拼接屏

中控室 3*4 的拼接方式，拼接單元使用 46" 三星原裝 DID 屏，5.3mm 拼接縫隙的超窄邊液晶拼接單元。單元外觀尺寸：1023.98mm(H)×578.57mm(V)； 亮度： 500cd/m2；對比度

4000：1；顯示模式：16：9上下左右可視角度 178 度。

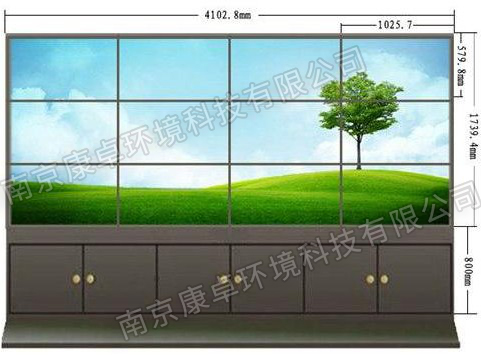

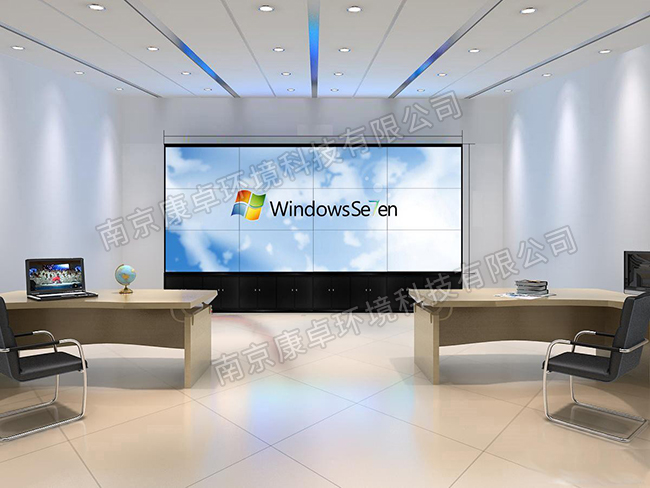

拼接屏效果圖

5：PLC 控制系統

為使污水廠運行數據自動控制并接入信息平臺。通過增加數據指標提升管理效力，杜絕非正常運營。在污水廠配置 7 套 PLC 控制柜（內含 PLC 可編程序控制器、HMI 觸摸屏、以太網交換機、電源防雷過電壓保護裝置、小型斷路器、接線端子、小型繼電器、信號隔離器、安裝連接纜線和現場操作站等）。

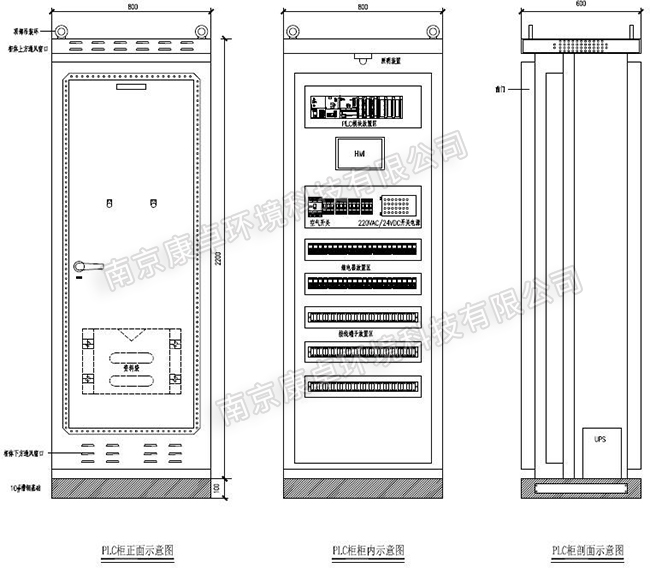

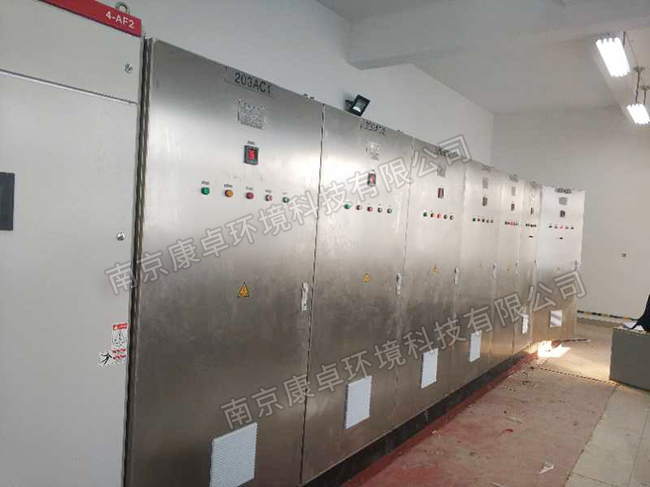

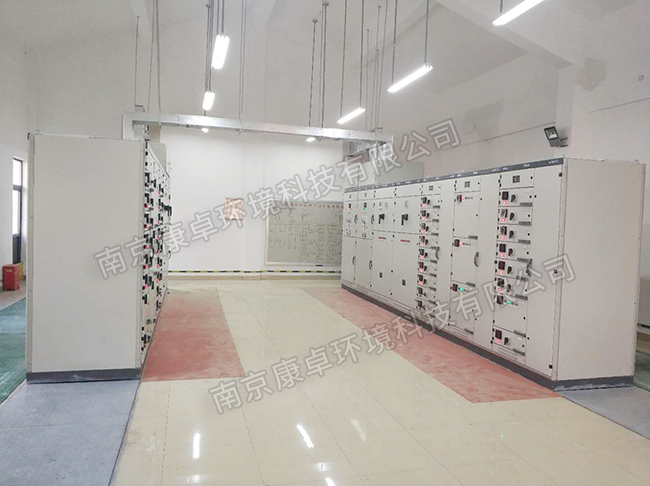

PCL 控制柜

6：現場視頻信號監管

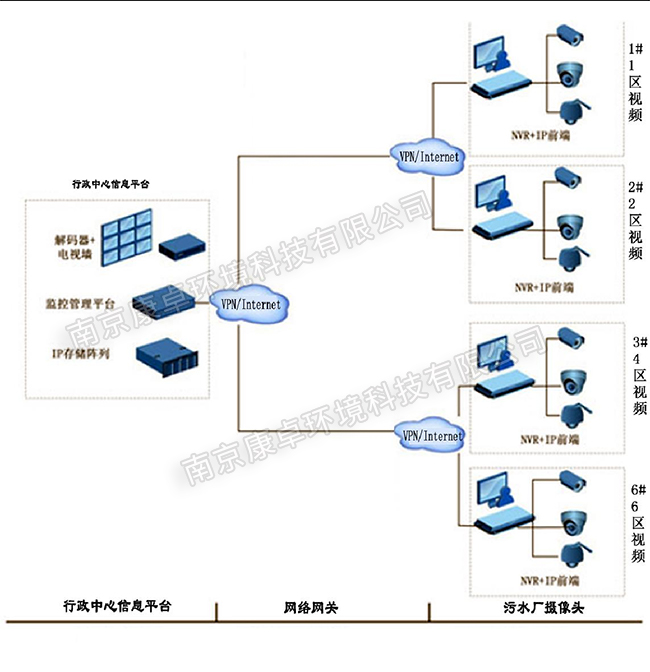

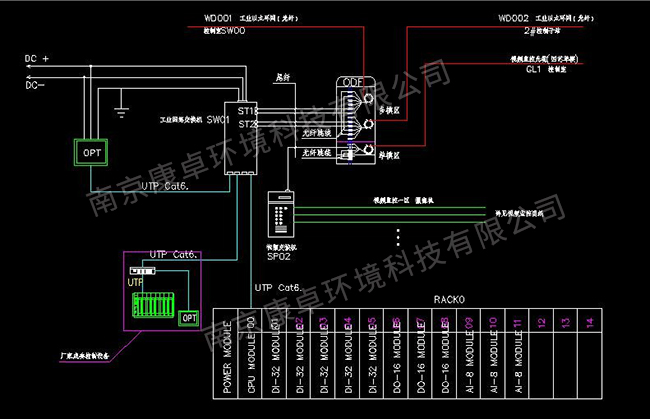

1）視頻組網圖

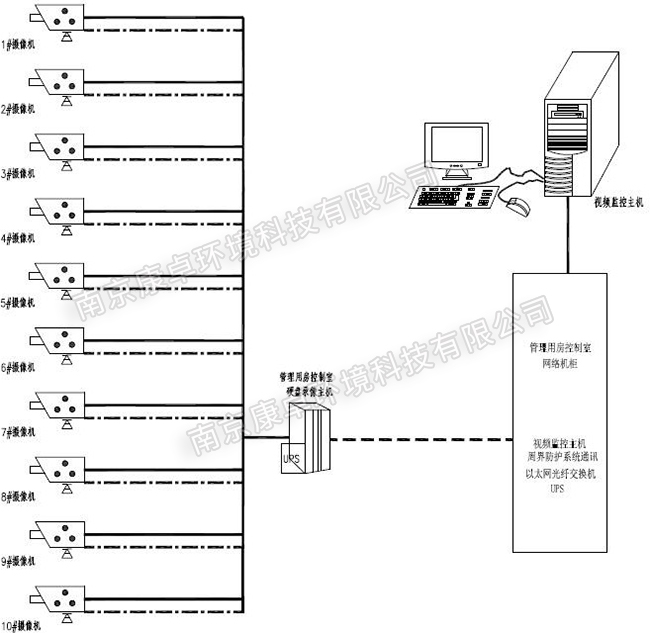

圖：  組網圖
