產品介紹
一、系統概述
城市污水處理廠自控監控系統是由南京康卓環境科技有限公司研發設計而成，是將污水處理廠采集到的水位、流量、COD、氨氮、濁度、PH、設備運行狀態等數據和視頻信號，通過環網光纖，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、污水廠運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入，從而實現污水處理廠廠集中管理。
康卓城市污水廠集中管理系統廣泛應用于化工園污水處理廠、污水泵站、城市大型污水廠等需要對城市污水、生活污水進行處理的場所。
二、實現功能
1.數據采集存儲功能
通過現場儀表、傳感器等裝置實時采集污水廠的水位、電機運行參數、泵的啟停狀態、格柵機的運行狀態、流量、濁度、PH值、COD值、BOD值控制模式、電壓、電流、保護狀態等數據，通過通訊網絡將數據上傳至監控中心進行存儲，并根據每個數據的特殊性，設定數據采集、存儲的時間間隔。
2.實時控制與調節
管理人員在監控中心可以看各個污水廠的實時數據和視頻監控畫面，以了接設備的運行狀況和廠區內的人員活動情況。一旦各監測數據出現偏離，及時發現并做出相應的處理。同時對所有的數據進行存儲，生成記錄日志。
3.污水廠運行監視
系統實時采集各站點的數據，以文字、數字、動態畫面的形式展示設備的運行狀態，提供直觀的圖文信息。實時監測數據與視頻在同一界面上顯示，可以同屏監測污水廠多個視頻和數據，也可以切換成單個污水廠的視頻和數據顯示。
視頻攝像與入侵報警
系統在使用環網光纖傳輸現場的自控信號、視頻信號，可以傳輸多路傳輸視頻畫面至監控中心，監視污水廠的全景、進出口等重要位置。光纜傳輸具有冗余功能，當一組光纜斷掉，另外一組光纜自動連接通訊，兩組光纜互不干涉。
系統支持入侵報警系統，當有外人未經許可進入泵站布防范圍內，監控中心產生報警提示，以便更好地進行安全防范工作。
三、總體架構
系統主要由現地?cái)?shù)據采集設備及攝像機報警裝置、PLC控制柜、環網加工、監控中心等組成。

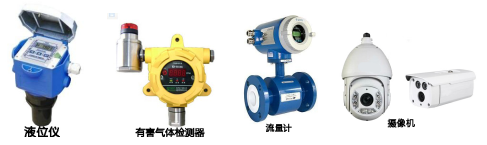

3.1現地?cái)?shù)據采集設備及攝像機報警裝置

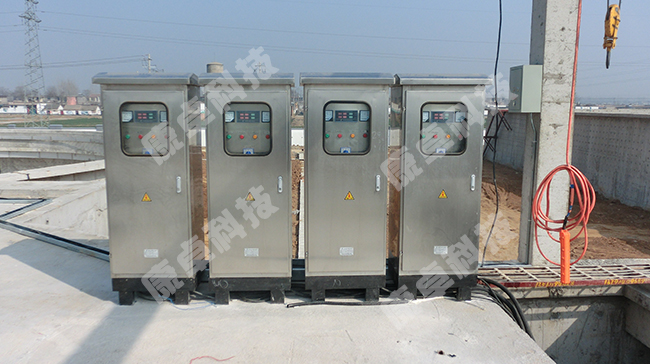

3.2 PLC控制柜
泵站操作室
3.3環網架構
系統信號傳輸部分采用環網光纜模式，避免單一光纜中途損壞，造成整個鏈路的斷開。正常情況下，兩組光纜互不影響，一旦發生意外故障，另外一組光鏈路自動打開，從而降低系統的故障率，加強系統的可靠性。
3.4監控中心

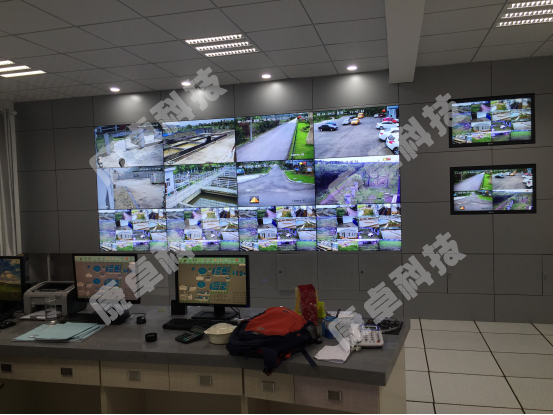

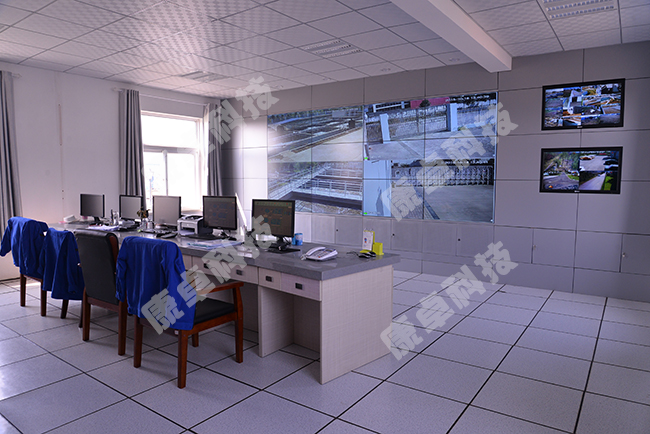

監控中心視頻畫面

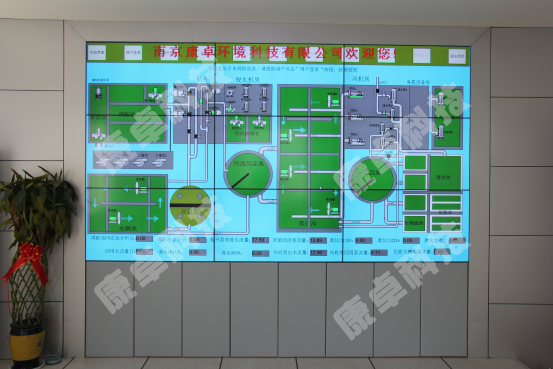

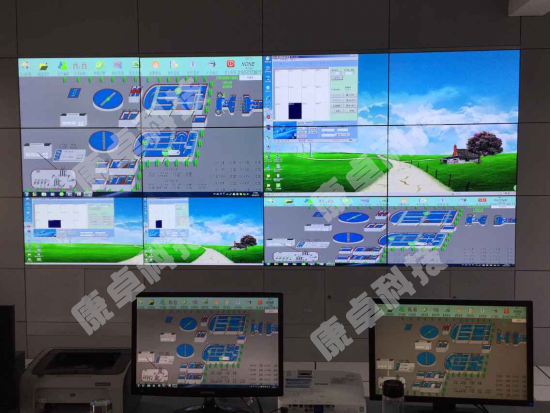

監控中心組態圖
監控中心組態圖
組態開發圖
應用案例：
城市污水處理廠自控監控系統已經在南京溧水城市污水處理廠、南通呂四污水處理廠、宿遷污化工園水處理廠、湖北宜都高壩洲污水廠等國內多所大中型泵站上廣泛應用，性能穩定，安全可靠。

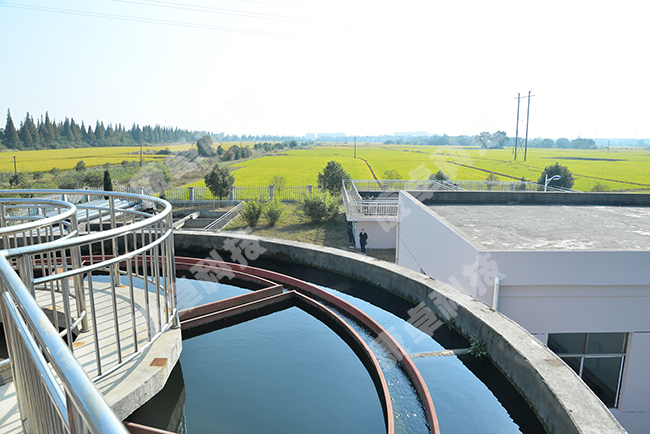

現場施工實拍：
城市污水處理廠自控監控系統服務與訂購
城市污水處理廠自控監控系統自售出起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需訂購“城市污水處理廠自控監控系統”，請聯系康卓科技電氣工程師根據要求量身定制。
