產品介紹

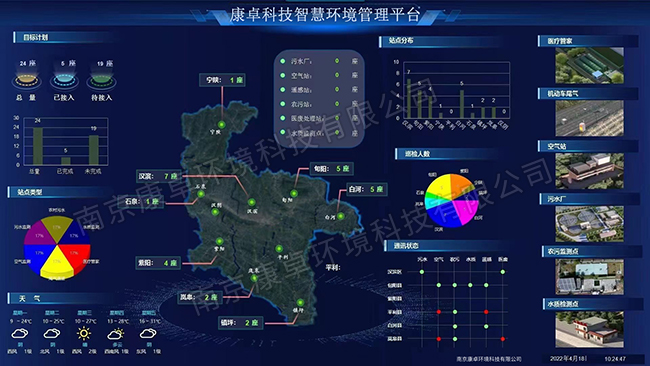

智慧水利的水閘plc控制系統是康卓科技研發設計，采用成熟的組態軟件系統，實現人機交互界面的定制開發，用戶可以快速建立、測試并部署強大的自動應用程序連接并傳遞實時信息。以流程圖的形式實現了系統概況，包括生產過程、實時數據、設備狀態、報警顯示顯示。
水閘plc控制系統

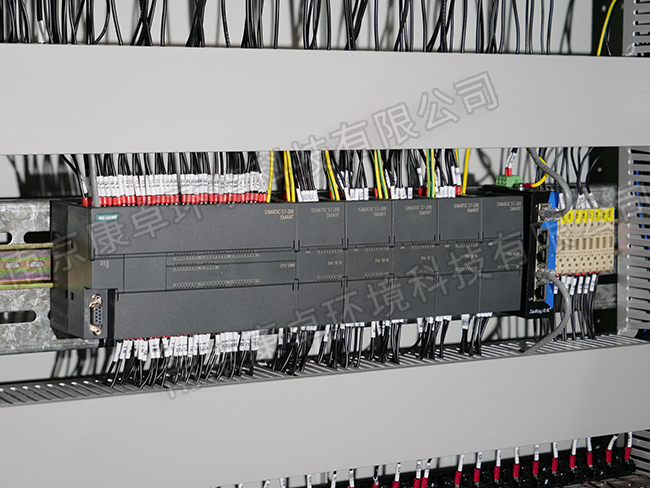

水閘plc控制系統采用總線分布式控制模式，實現12孔閘門的遠程集中控制。系統高層為計算機監控系統，它包括監控計算機、管理計算機、服務器、集線器，通過Ethernet 網，實現各計算機之間的通訊?？刂茖觾?nèi)由一臺PLC可編程序控制器來完成，它負責12孔閘門的閘位、上下游水位、降雨量等數據的實時采集，通過DH485通訊方式，將采集數據傳輸給監控計算機，輸出模塊調解閘門的上下動作。低層為現場設備，保留現場設備原有的手動操作啟閉機功能，同時增設遠程接口控制電氣回路，接受PLC可編程序控制器的動作。
PLC控制系統模式
現場手動模式
現場手動方式為控制模式的，任何情況下，當現場控箱上選擇現場手動操作時，遠程對此閘門的操作無效，此閘門只響應現場箱上操作按鈕的動作，該操作方式是原啟閉機自帶的功能。
遠程點動模式
現場控制模式選擇遠程控制方式，在監控計算機選擇點動操作，用鼠標單擊閘門上、或下操作。
遠程手動模式
現場控制模式選擇遠程控制方式，在監控計算機選擇手動操作，用鼠標單擊閘門上、下、停操作。
遠程定位模式
現場控制模式選擇遠程控制方式，在監控計算機上選擇定位操作，通過鍵盤輸入閘門開度，鼠標單擊定位操作，閘門自動運行至開度停止。
閘門全自動模式
現場控制模式選擇遠程控制方式，在監控計算機上選擇自動方式，設定控制上游水位，鼠標單擊自動運行后，12孔閘門進入全自動運行狀態。
項目案例：

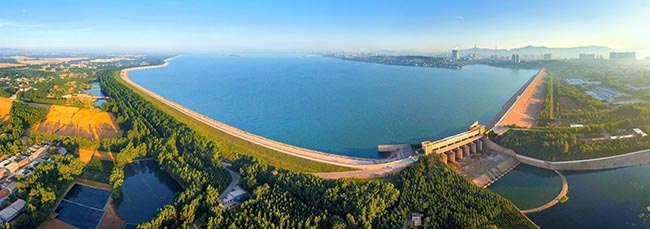

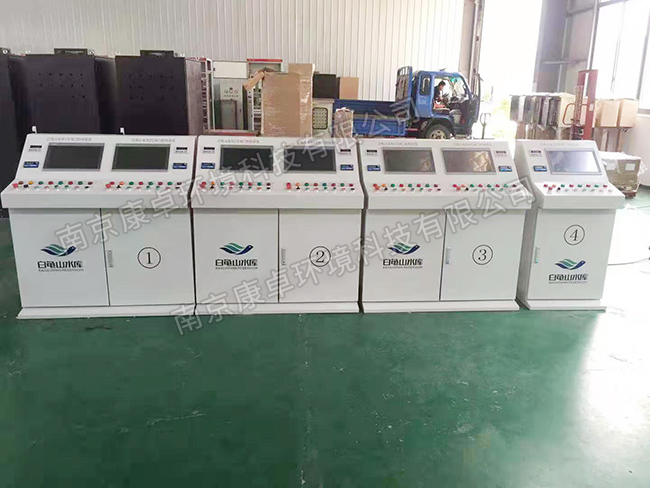

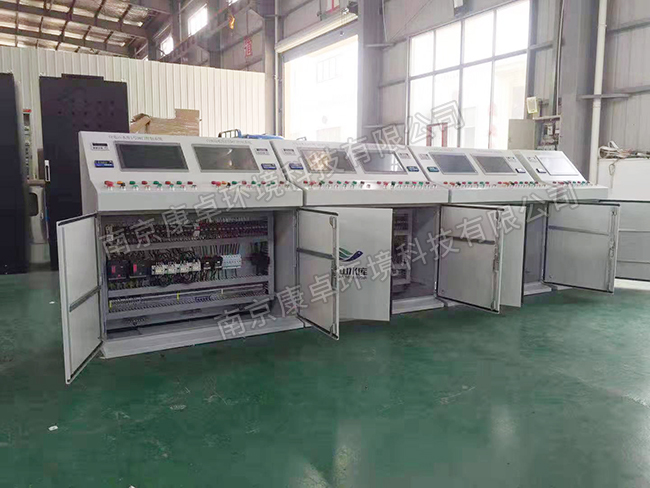

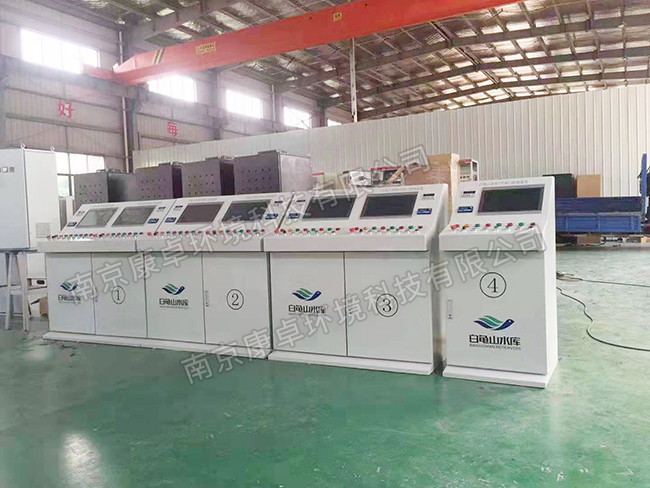

白龜山水庫水閘plc控制系統
白龜山水庫位于平頂山市西南郊，淮河流域沙潁河水系沙河干流上，距市中心9公里。上游有昭平臺水庫，昭白區間流域面積1310平方公里。水庫1958年動工興建，1966年建成運行，主要建筑物有：攔河壩、順河壩、北副壩、泄洪閘和南北干渠渠首閘。大壩為均質土壩，攔河壩長1545.35米，順河壩長18016.5米，兩壩之間的白龜山上設泄洪閘。
水利行業控制系統服務與定制
康卓科技提供水利行業控制系統設計制造和現場安裝調試服務，支持各種定制。康卓科技提供全面的水利行業控制系統技術支持服務，在使用過程中如需技術幫助，康卓科技免費為用戶提供技術咨詢和安裝調試指導。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需定制水利行業PLC控制系統，請聯系康卓科技電氣工程師根據要求量身定制。
