工廠污廢水plc自動化控制系統
工廠污廢水plc自動化控制系統是由康卓科技設計安裝，康卓科技提供環保污廢水處理自控系統整體解決方案。涵蓋電氣、自控系統設備、儀器儀表、電纜橋架、中控室軟硬件設備、PLC編程調試及設備安裝等產品生產與技術服務，并提供污水處理智能化管控平臺，推進數字化、智能化環保水務管理系統。
工廠污廢水plc自動化控制系統整體結構
污水處理廠自動化控制系統分為三級管理，包括生產管理級(中央控制室)、現場控制級(PLC控制站)及就地控制級?，F(xiàn)場各種數據通過PLC系統進行采集,并通過主干通訊網絡一- 工業以太網傳送到中央控制室監控計算機集中監控和管理。同樣，中央控制室監控計算機的控制命令也通過上述通道傳送到PLC的測控終端，實施各單元的分散控制。
1、生產管理級(中央控制室)

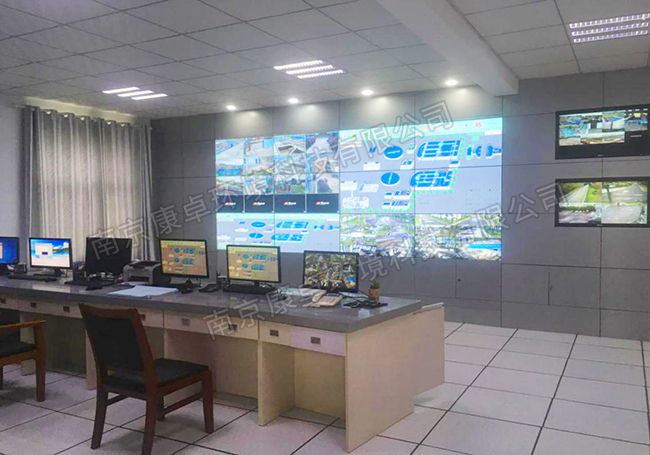

中控室管理層是系統的核心，完成對污水處理過程各部分的管理和控制，并實現廠級的辦公自動化。通過高分辨率液晶顯示器及投影儀可直觀地動態顯示全廠各工藝流程段的實時工況、各工藝參數的趨勢畫面，操作人員可及時掌握全廠運行情況。
2、現場控制級(PLC站)
控制層是實現系統自動控制的關鍵。按照自動控制工藝要求，控制層的PLC通過程序控制整個污水處理廠的設備，實現對現場設備運行狀態以及參數(如壓力、流量、溫度、PH值等)的采集，以及執行管理層的命令。
3、就地控制級(設備層)
將現場控制箱上的“就地/遠程”旋鈕切換至“就地”位置，通過箱上的“啟動/停止”按鈕實現設備的就地啟?？刂?。
康卓科技研發污水處理智能化管控平臺功能：
1）數據實時監測與處理功能
系統所監測的數據在相應的畫面和表格中顯示，并具有隨機點測某個端站和巡測整個系統端站的功能。能對數據自行進行較大值、較小值、平均值、累加值進行統計。
2）圖形處理功能
根據數據庫繪制實時曲線圖和歷史趨勢曲線圖。
3）自動報表生成功能
根據需要按不同的時間周期生成日、月、年報表，也可按參數名稱自動生成報表。對污自來污水廠的液位、流量、設備運行狀態、電能、設備故障狀態、動力設備等信息中心自動匯總生成日?qǐng)?bào)表。
4）歷史數據存儲功能
①歷史數據存儲時間可組態，如定時存盤時間間隔可在1分鐘、10分鐘、30分鐘、1個小時之間選擇。
②具有數據導入、導出功能，便于系統進行數據備份、恢復和進行數據對比分析。
③支持?jǐn)帱c(diǎn)續傳和數據緩存、補調功能：對網絡故障、設備通訊失敗等異常情況導致數據缺失進行數據補調，保持歷史數據完整。
④歷史趨勢數據保存周期大于1年。
5）實時/歷史趨勢查詢、實時/歷史報警查詢功能
可以以時間段、監控區域、監控點位、監控?cái)?shù)值為條件查詢，歷史數據以表格和曲線圖輸出。
6）自動報警功能
報警包括：網絡斷線報警、設備通訊失敗報警、參數超標報警等。報警參數可靈活設置，并和管理人員的手機綁定，發生報警時自動發送短信告知。
7）輸出、打印功能
各種報表、查詢信息、報警信息能在屏幕上顯示及打印輸出。
8）信息發布功能
利用短信平臺資源，將系統中非常重要的事件按級別、按時段在不影響領導的日常生活的前提下，發送到污自來污水廠對應管理的人員手機上。
9）電子地圖功能
各個污自來污水廠在平臺軟件上可以通過電子地圖展示出分布坐標?？梢赃M(jìn)行電子地圖放大、縮小查看詳細的地理位置。

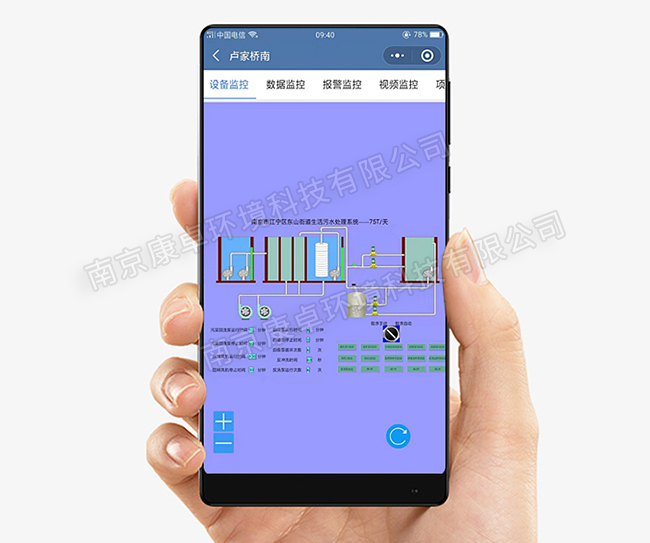

10）手機APP功能
通過手機APP，各子系統間的數據傳輸可通暢的進行，減少了數據的孤島現象。協同領導、管理人員和所轄的污自來污水廠領導和管理人員可以通過網絡獲取所關注的污自來污水廠運行信息。
11）視頻與報警聯動功能
①污自來污水廠內重要區域安裝視頻監控?cái)z像機，當規劃的范圍內出現人員進出、車輛進出時或出現險情時，監控中心對應的視頻畫面出現全屏彈屏，提示值班人員注意。
②出現緊急報警時，可觸發監控中心警號鳴笛。
③規劃的視頻窗口內出現移動人體，物體，可以觸發報警信息推送至相關責任人手機上的視頻監控APP，及時了解現場情況。
12）設備信息備案功能
在軟件監控界面，單擊相應設備（潛水?dāng)嚢铏C(jī)、啟閉機、流量計等），即可彈出設備檔案信息，如：廠家、功率、生產日期等，實現設備的在線管理。
13）門禁功能
污自來污水廠配置門禁系統后，授權給專職管理人員，每個管理人員進出相應的污自來污水廠時間點在軟件上都可以有據可查，同時拒絕非法人員進入站區，達到安全管理的目的。
14）遠程控制功能
軟件上可以對各污自來污水廠進行控制，例如開啟提升泵，曝氣機等。可以實現手動、自動、遠程三種模式運行。
工廠污廢水plc自動化控制系統項目：貴州遵義污水處理廠PLC控制系統

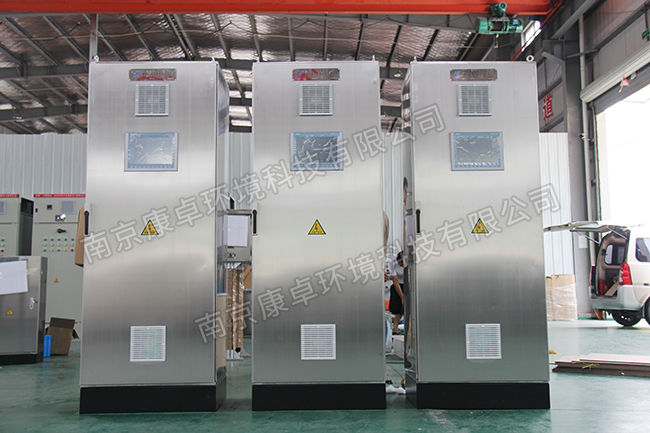

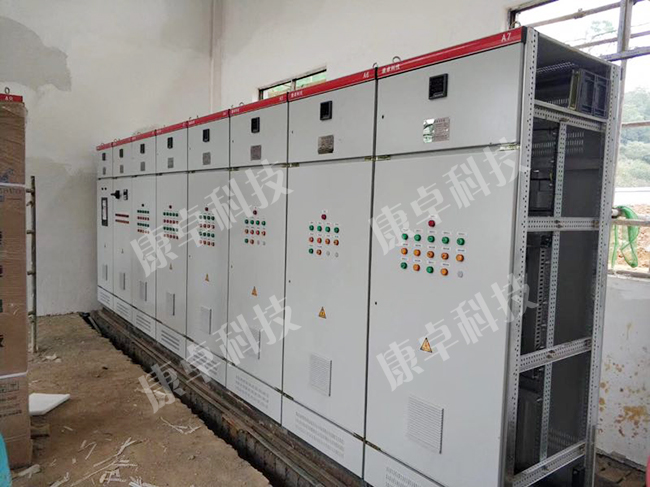

貴州遵義污水處理廠自動控制系統由康卓科技生產安裝調試，產品主要包括：低壓GGD配電柜、現場不銹鋼控制箱、儀表控制箱、污水廠PLC控制系統、中控室系統、儀表有：超聲波液位計、超聲波液位差計、PH計、ORP檢測儀、污泥濃度計、COD在線檢測儀、氨氮在線檢測儀、總磷在線檢測儀、總氮在線檢測儀、電磁流量計、數彩儀等。

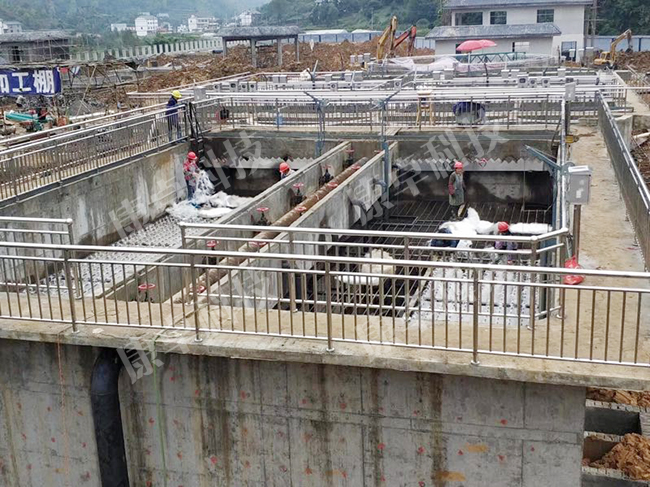

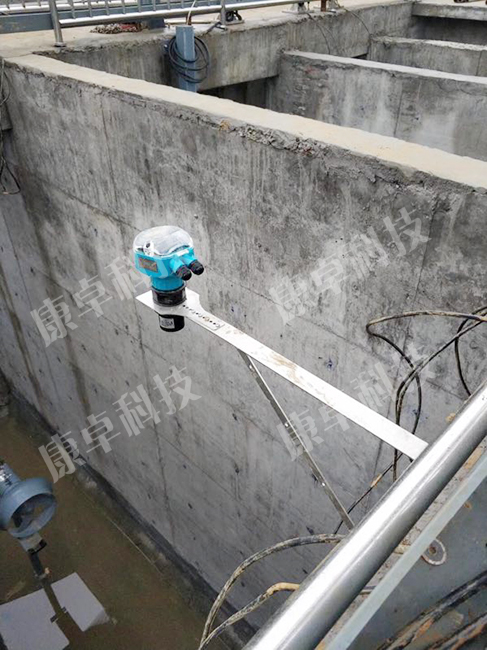

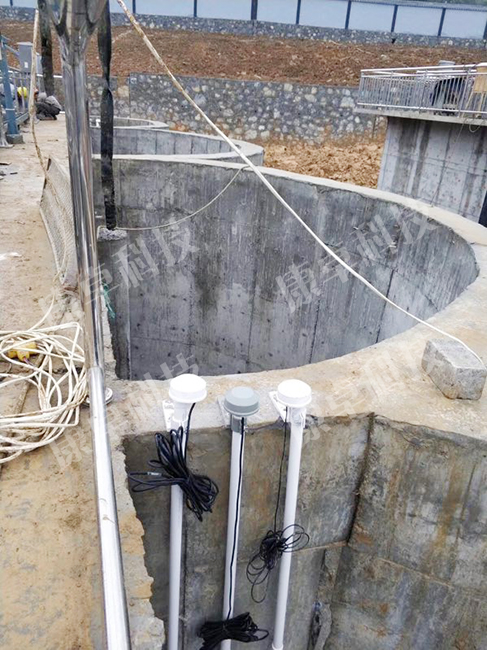

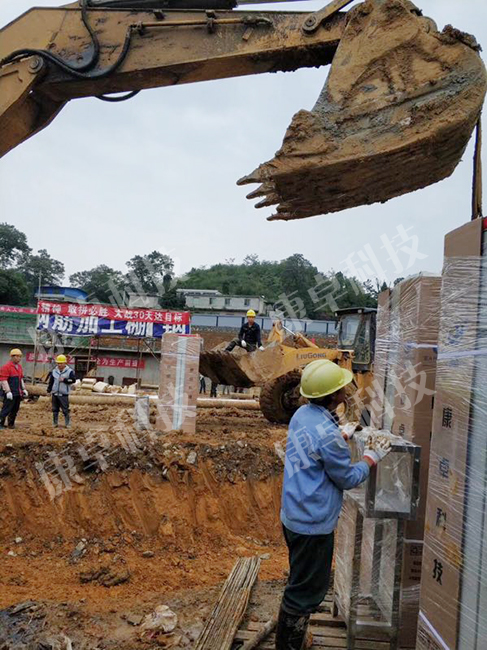

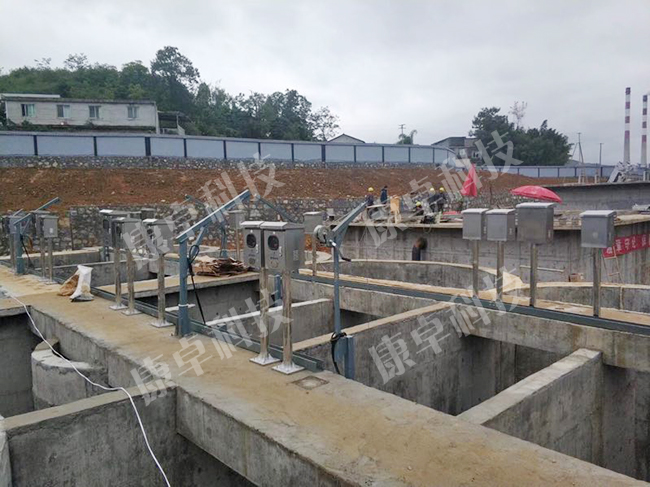

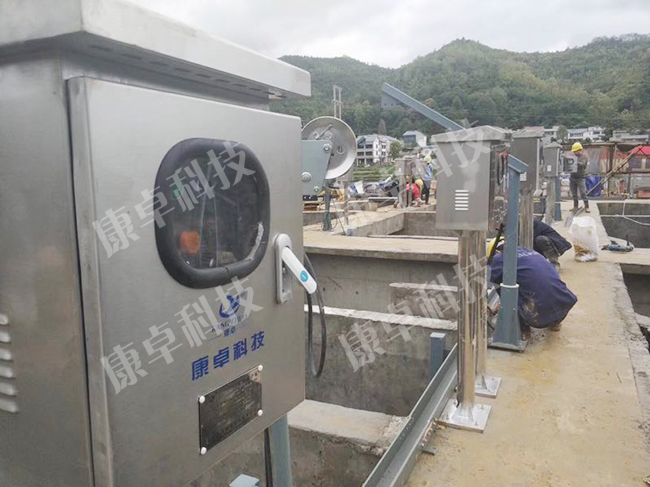

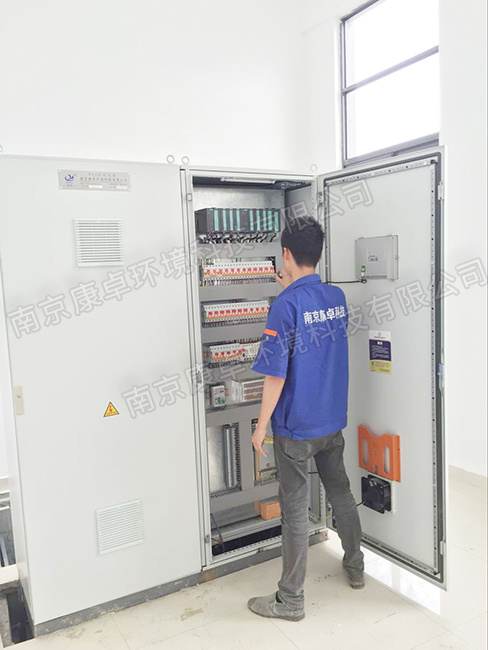

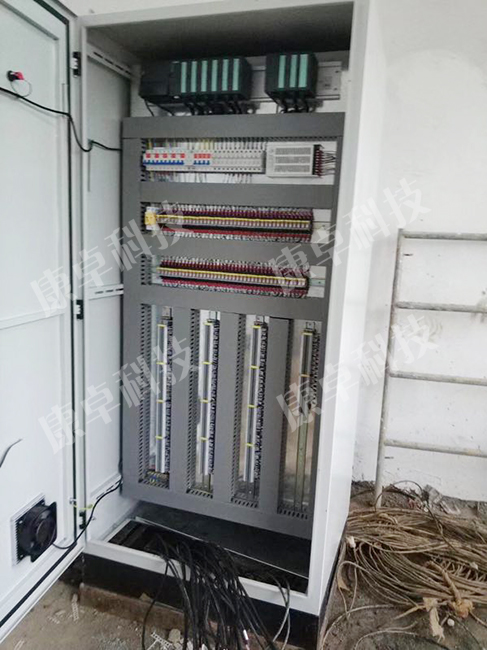

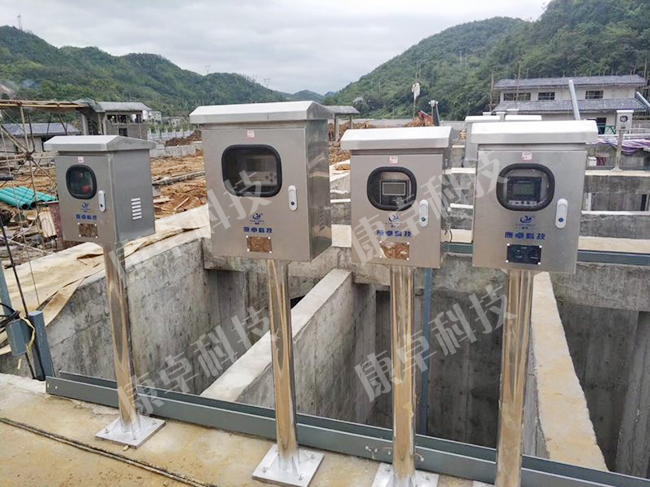

康卓科技PLC工程師項目現場施工圖片：
工廠污廢水plc自動化控制系統服務與訂購
工廠污廢水plc自動化控制系統自出售起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需訂購“工廠污廢水plc自動化控制系統”，請聯系康卓科技電氣工程師根據要求量身定制。
