污水在線監測系統改造方案
近幾年，隨著國家對環保治理力度逐漸加大，各地政府對城市污水的管理作為一項重要的工作內容，城市污水處理排放作業的管理難度和工作成本不斷增加。但由于環境所限，很多城市污水泵站的管理模式還停留在安排值班人員進行輪流值班，依據泵池內的水位情況人工啟停泵機，特別是在我國寒冷地區，污水的高腐蝕性，環境的高寒性、高凝霜性，使得難以實現污水的自動化控制， 這也就造成了泵站人工成本高，勞動強度大，各泵站無統一調度，運行能耗高等一系列缺陷。
隨著康卓科技在“智慧化城市”道路上的不斷探索，以及多年來積累的電氣自動化技術底蘊，針對于上述這一問題，康卓科技電氣工程師提出了自己獨到的設計方案，能夠有效的提高對污水排放系統的管理效率和管理水平，強化城市污水的調度管理。
污水處理在線監測設備
污水處理在線監測設備系統主要由三大部分組成，包括泵站機組監控單元、視頻采集監視單元和監控中心。
泵站機組監控單元：根據污水流量、流速、水位等環境參數控制泵井內各個電機的合理運行，使污水得以有序排放，同時監測電機各項運行指標，及時保護電機減少損傷。其中，液位傳感器及變送器：負責將采集到的液位信息本地顯示及變送上傳給主控制器。
電機保護控制回路(單元)：負責采集電機各項運行指標，實現就地故障判斷并上傳。
主控制器：負責收集液位，電機各項參數等信息，做出智能分析后協調各電機運行，并將實時數據與狀態匯報給監控中心。
視頻采集單元：負責將泵站內關鍵位置以影像方式實時傳送至監控中心并本地存儲起來，給泵站管理者直觀監測。
視頻服務器：視頻服務器作為本地化處理和存儲設備，安置在泵站機房內，便于本地視頻存儲和收集，增加整個系統的可靠性和健壯性。

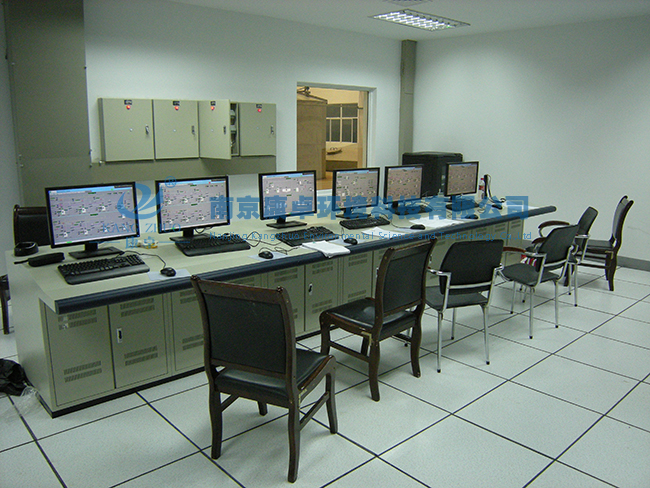

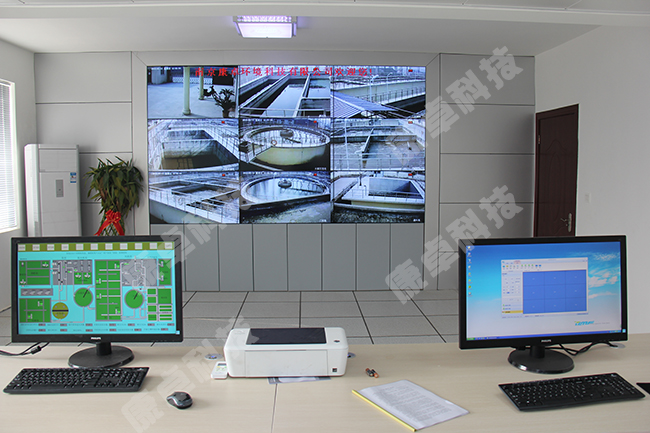

監控中心：由存儲服務器，中轉服務器和監控主機及顯示設備組成，實現遠程監控各泵站實時視頻狀態，遠程調用歷史視頻等功能，監控主機及顯示設備負責將視頻數據、水位信息、電機狀態等各項參數分區顯示出來。
污水處理在線監測設備特點
1，泵站機組監控單元：
1）功能豐富，為用戶提供智能解決方案
控制功能：支持電機的本地手動、遠程自動、遠程手動控制
監測功能：監測實時水位高度，電機三相電流、上軸溫、下軸溫、繞組溫度、電機腔、接線盒、油室進水等進水狀態。
保護功能：支持電機的堵轉保護、過流反時限保護、缺相保護、三相電流不平衡保護、接地故障保護、電機超溫保護、進水保護等等
報警功能：支持多級水位報警、電機故障報警、通信故障報警、傳感器故障報警等
記錄功能：支持事件的動作、故障及保護記錄
2）管理方便，易操作
多渠道配置：支持監控中心、本地手持終端的參數交互
遠程升級功能：支持固件遠程維護升級
3）工業化高可靠性設計，適用惡劣工業環境
采用全工業級芯片設計，工作溫度可達-45~85°C
探頭采用防腐，防爆，放凝霜設計，適應泵站惡劣環境
2，視頻采集單元：采集特定場景實況
3，監控中心：

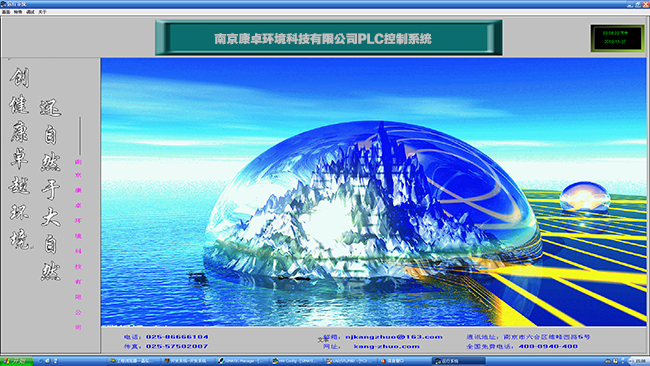

1）良好的人機界面，操作簡單、人性化
界面基于圖形化設計，顯示直觀
模板化參數導入導出功能，易于設置
2）強大的數據分析與管理能力
污水處理監測系統功能
主界面以整個市區地圖為背景，顯示所有監測點位置分布情況，用戶可以通過鼠標拖動自行編輯監測點的位置，將鼠標至于監測點上，可以顯示監測點的基本信息及較新監測數據，單擊監測點可以進入該點的實時監測界面，查看詳細數據
歷史記錄功能
群發設置功能
實時監測功能
查詢、打印、報表功能
報警功能
泵機軟啟動功能
權限管理功能：
該軟件登錄權限為管理員用戶、單位級用戶、普通用戶，管理員具備軟件操作的所有權限，單位級用戶只有操作本單位的設備的權限，普通用戶只能瀏覽，不能進行開停泵等操作
統計功能：
日，月，年污水排放流量統計，各臺電機年內啟動總時間統計等
污水處理監測系統方案設計
