徐州睢寧桃嵐化工園污水處理廠自控系統視頻監控廠家
發布日期：2016-11-29 13:49 瀏覽次數：

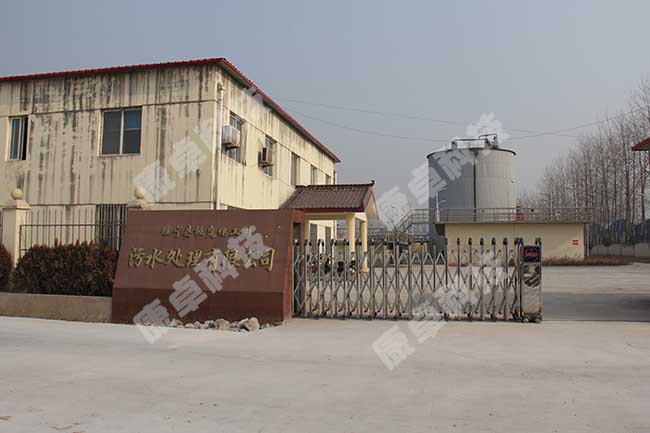

徐州睢寧桃嵐化工園污水處理廠
徐州睢寧桃嵐化工園污水處理廠項目位于園區緯八路以南、104國道路以北。睢寧縣桃嵐工業園區污水處理廠由睢寧縣桃嵐化工園管理委員會投資建設，項目總投資14015.3萬元，其中一期投資3325.8萬元。日處理污水規模3000m³，服務范圍為睢寧縣桃嵐化工園，處理對象以工業廢水為主、生活污水為輔。南京康卓環境科技有限公司（康卓科技）提供本項目的電氣自控系統、視頻監控系統設計、安裝調試。
徐州睢寧桃嵐化工園污水處理廠自控系統
根據徐州市睢寧桃嵐化工園污水處理廠的規模及工藝要求，結合多年來康卓科技在污水處理行業及多個污水處理廠建設的成熟技術和豐富經驗，我們設計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體排水工藝的全過程自動化控制系統，并按照預定的程序對現場設備實現全方位的控制以及信號的采集和傳輸。

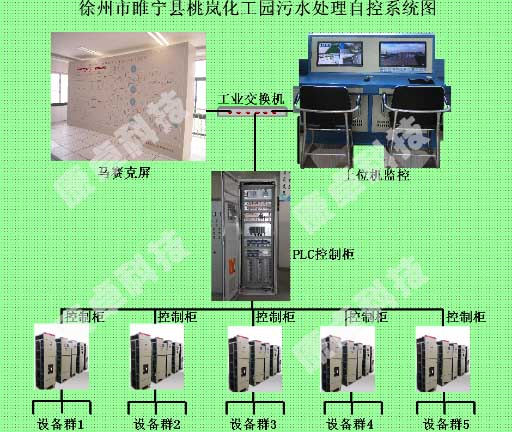

圖示1.1 控制原理示意圖
如上圖所示，在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過現場儀器儀表對系統的參數進行測量，并將所測的數據傳輸至PLC的輸入模塊中，PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，能夠對所有設備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作。
除上位機監控與現場監控，我們還將設置馬賽克屏作為整個污水處理廠的模擬顯示設備。馬賽克屏作為傳統的模擬顯示設備，一直是大型企業調度監控系統中的一個重要的組成部分。被廣泛用于公共事業及相關領域，在電力、煤炭、水利、環保、公路、鐵路、航空、化工等行業中的安全生產系統發揮著不可替代的作用。下圖為桃蘭化工園的馬賽克屏模擬效果圖：

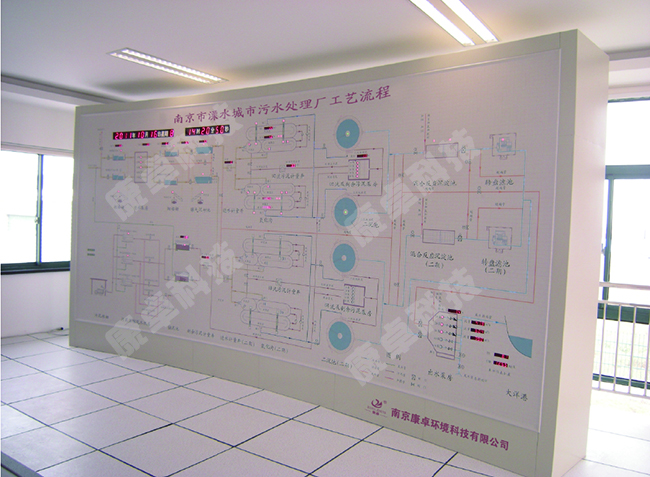

圖示1.2 馬賽克屏效果示意圖
如上圖所示，馬賽克屏工藝美觀，氣勢恢宏，與現代控制室的整體風格接近。而且其具有較強的擴展性和設備配套能力，屏面設備安裝、移動方便，可隨時調整屏面位置，能夠實時顯示現場設備的工作參數、運行狀態。及時、真實、全面的反應系統設備的運行狀況。

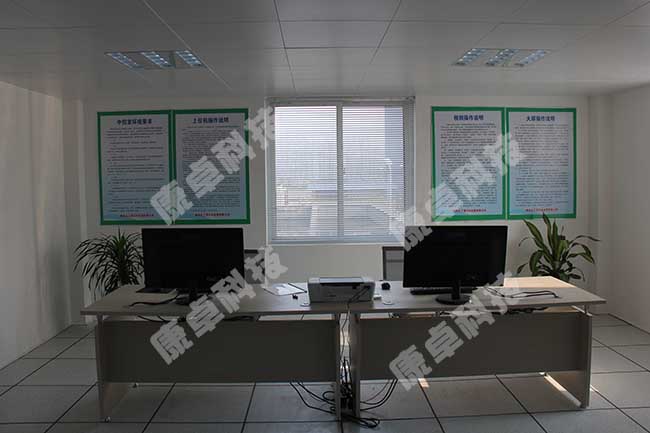

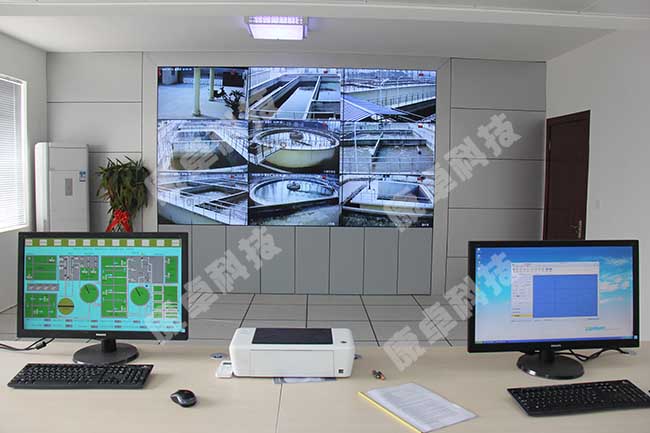

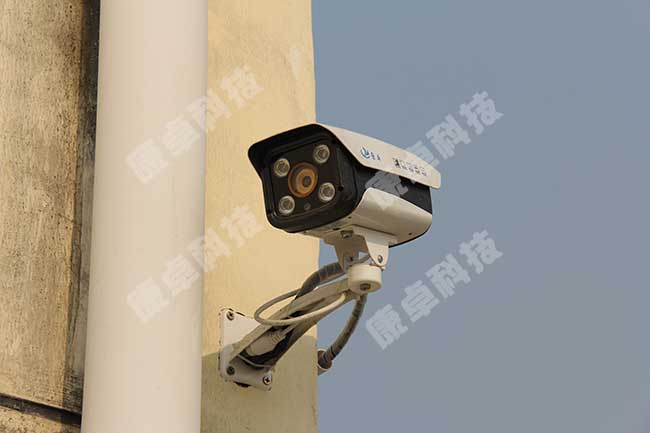

徐州睢寧桃嵐化工園污水處理廠自控系統項目施工實拍：
