合肥污水處理廠監控系統,合肥污水處理自動控制系統
發布日期：2017-04-14 11:19 瀏覽次數：
合肥污水處理廠自動控制系統
近幾年,合肥的經濟技術有了很大發展，各種污染問題也成為關注的焦點。其中污水處理就是其中一項重要的組成部分。目前，很多地方都建立了污水處理廠，污水處理廠主要進行的是生化處理，生化處理沒有固定的數學函數，控制起來比較困難。南京康卓環境科技有限公司（康卓科技）專門為合肥污水處理廠提供自動化解決方案?？底侩姎夤こ處熤赋觯涸谖鬯幚韽S中，自動控制技術的不斷發展，康卓科技設計的污水處理自控系統、監控系統已經得到了廣泛的應用?？底课鬯詣涌刂圃O(shè)計原則是可靠性、先進性、實用性、集成性和可擴展性，并且采用“集中管理、分散控制、數據共享”的分層、分布式的拓?fù)浣Y(jié)構，符合當前工業自動化監測系統發展趨勢，能夠?qū)崿F(xiàn)全廠工藝參數及設備集中監測和生產過程的自動控制。因此，污水處理廠很有必要對污水處理進行自動控制系統的設計改造順應社會發展。

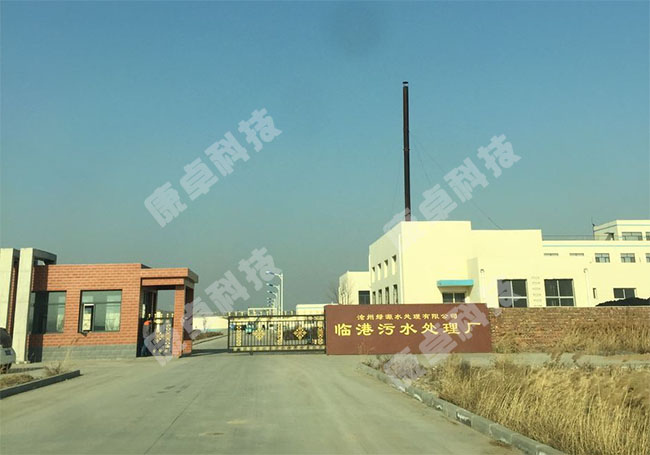

康卓科技污水處理自控系統在臨港污水廠應用案例
污水處理自控系統的特點
1.技術先進
在現代化發展的過程中，也同樣要求工廠的與時俱進，該自動化控制系統本身無論是依據水廠現場所呈現出的通訊網絡、總線、組態軟件等方面，還是單純的從自動化控制技術上來說，實際上都是有著時代領先性的。
2.穩定可靠
在污水廠自動化控制體系中所使用的自動化產品，實際上多數都是來自于國外的知名品牌，其中所建立起的自動化控制平臺，實際上都經過了極為嚴格的測試工作，通過這方面的措施，能夠較大限度的保障系統穩定性得到良好的運用。
3.自動化程度高，操作簡單
在操作室內部所呈現出上位界面，實際上都是使用的全中文設計界面，利用全新的流程圖形，更加清晰的展現出了其中的相關工藝，能夠更好的便于操作員進行操作；而在自動化系統中的下位機PLC同樣是使用的國外知名廠商所制造的自動化控制系統，其中所呈現出系統穩定性較為良好，不僅有著較高水準的自動化水平，其系統幾乎無需采取維護措施。

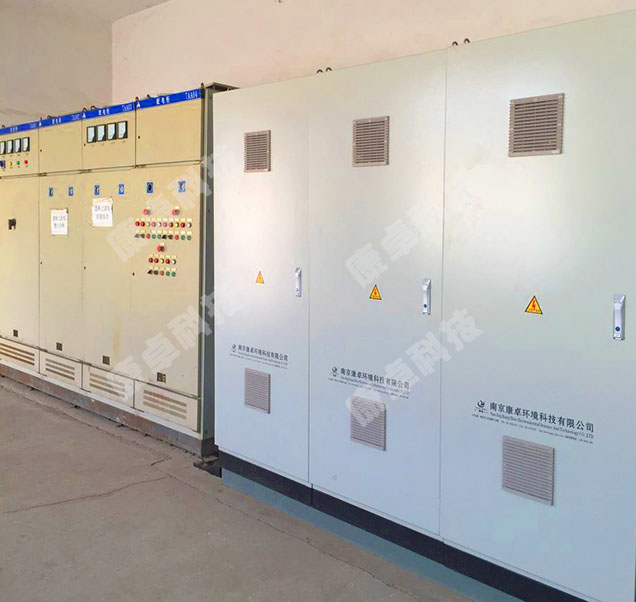

污水處理廠自動化改造施工拍攝
處理自動控制系統解決方案
整個自動化控制系統按參與生產程度級別劃分為中央控制室、現場控制站、現場控制操作箱3個級別，整個系統控制權限由中央控制室(操作員)進行管理。
上位工控機上安裝力控軟件開發上位機監控界面，主要完成溫度、壓力、流量、液位等運行參數的監視、故障報警、報表打印、電氣遠程啟停、參數設置、趨勢分析等。主要界面包括系統總貌畫面、報警總貌畫面、參數設定畫面、分段顯示畫面、時間參數時勢趨勢畫面、歷史記錄畫面，整個系統界面直觀、操作方便。
分布在現場的儀表采集生產過程中的主要參數及設備運行狀態，送入相關的PLC輸入模塊。各現場控制站的PLC將采集的數據經過邏輯運算處理后傳給上位機，并接收上位機的指令對現場設備進行遠程控制，上位機是系統的核心部分，完成對污水處理過程各部分的管理和控制，并實現廠級辦公自動化，它的人機接口是整個控制系統與外部信息交換的界面。上位機的各臺計算機具有相互通訊的功能，實現數據交換或共享。
下位機采用具有PID調節功能的可編程控制器(PLC)。下位機是實現系統功能的關鍵，主要的功能是接受上位機設置的參數或命令，實現對現場的實時數據采集、實時判斷決策及實時控制，并將現場狀態傳送給上位機。它在直接實現開關量控制的同時，還可通過A/D轉換器采集現場測定儀表(由傳感器和變送器共同組成)輸入的4-20mA標準信號，經A/D轉換后，進行數字PID調節運算，然后輸出信號，以控制各相應的執行設備(如
變頻器、電機、調節閥等)。通訊網絡的主要功能是連接上位機、下位機及現場設備，實現這三大部分之間的相互通訊。
污水處理廠視頻監控系統
通過合理的網絡將上位工控機和PLC、PLC控制模塊和IO模塊、IO模塊和現場設備有機的連接起來，實現三者的數據通信是實現管理和控制的關鍵。當前適用于工業應用的網絡主要有DCS局域網、工業以太網和現場總線。
