GRM遠程控制器
GRM遠程控制器是由南京康卓環境科技有限公司（康卓科技）研發生產，用于一體化泵站PLC遠程維護和監控的通訊模塊。它使用3G，4G作為通訊手段，遠程控制用于 HMI 與 PLC 的 1：1 串口連接，支持RS232/422/485，然后將單一設備引入工廠系統，實現物聯網及廣域網的控制。
GRM無線遠程控制器作用
1.在PLC 控制器所在的設備現場，控制終端采用485（232）或者以太網口與PLC 連接。同時，4G智能控制終端通過4G接入因特網即可。
2.現場的控制終端也可以不通過4G,而是有線或者WIFI 接入因特網，可以是小區寬帶，企業寬帶等。電腦對遠程PLC 梯形圖下載和監控。
3.遠程的工程師，在只需能上網的電腦上登陸4G智能控制終端的序列號和密碼，使用PLC編程軟件，即可方便的下載遠程對應的PLC程序。
4.電腦端接入因特網可以是任何方式，無需固定IP和其他任何配置。利用組態軟件對遠程PLC 監控。
5.4G智能控制終端通過RS485或以太網和被監控的PLC連接，讀取PLC的狀態。
6.4G智能控制終端同時通過3G 或有線（WIFI）接入因特網，可同時支持3G 和有線上網，互為冗余切換。
7.遠程電腦連接因特網，并安裝我司OPC SERVER。OPC SERVER 會自動從控制終端獲取數據。
8.組態軟件通過OPC 接口，即可監視和控制PLC 運行，并可記錄歷史報警和歷史數據等關鍵信息。
9.手機短信也可以讀寫全部的PLC 寄存器，或者完成短信報警功能，實現泵站無人值守。
GRM遠程控制器使用說明

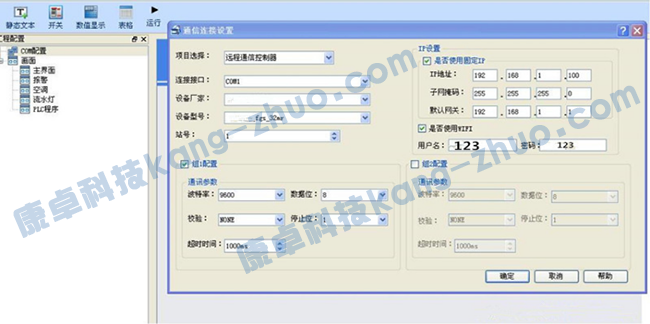

1、 打開“RemoteHMI”軟件，雙擊“COM 配置”，配置遠程控制器（或 HMI 選擇遠程客戶端）參數，配置遠程控制器連接的 PLC 及參數，配置 IP 參數（客戶端在 HMI 參數設置里配置），指定遠程控制器的IP，添加到指定的WIFI（如更換WIFI，需要在此指定配置后下載）

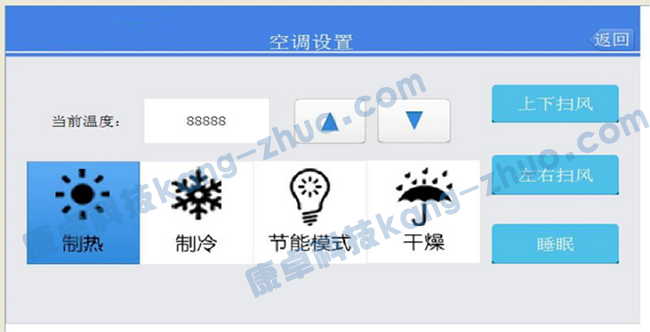

2、 新建畫面，可添加連接設備或 PLC 的相關變量進行監控和控制操作，如下圖：

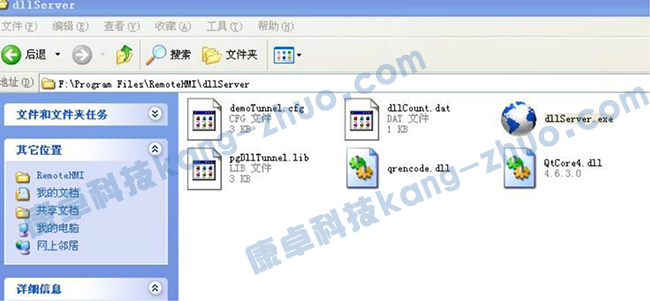

3、 然后，找到 RemoteHMI 安裝后的位置，點擊打開“dllserver.exe”文件，這樣PC 才能通過服務器遠程監控?cái)?shù)據，如下圖：

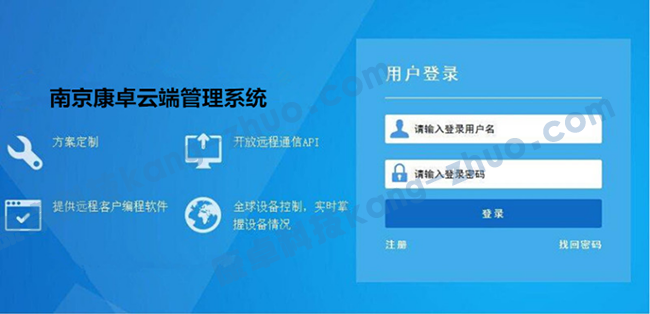

4、 請先注冊用戶再行登錄，如下圖：
5、 登錄后，添加遠程控制器（KZ-HMI 則是背后的SN 序列號）的 SN，一般遠程控制器正上部會貼有“RG+12 位數字”，輸入后，在遠程控制器上插入 U 盤，點擊獲取驗證碼，正常情況下，會聽到“滴”的一聲，說明獲取驗證碼成功，拔出U 盤，插入電腦，打開U 盤里“SecurityCode.txt”文件，提取驗證碼，輸入到瀏覽器，確定添加設備成功，如下圖：

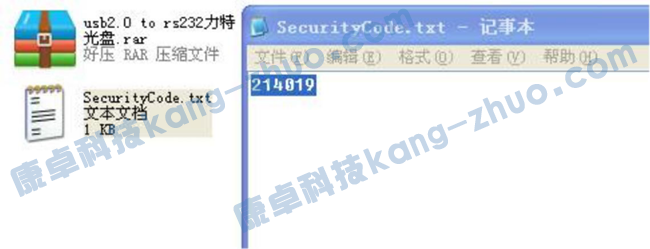

提取U 盤的驗證碼

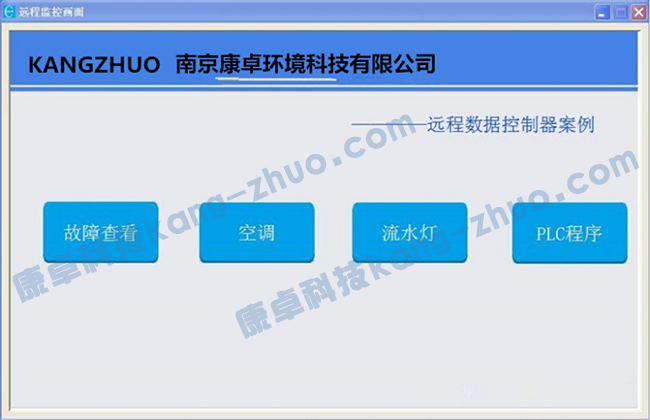

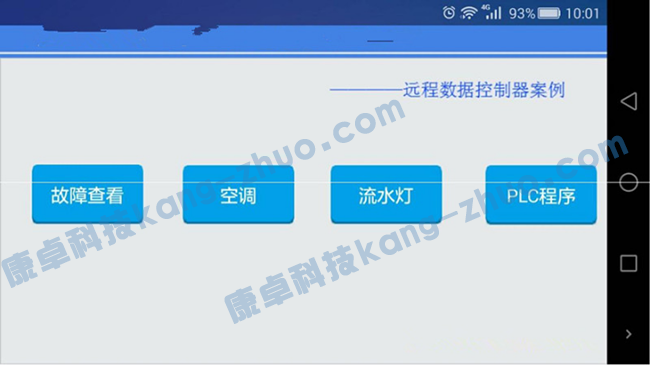

6、 下載對應的HMI 組態工程項目到HMI，PLC 程序到PLC，一切配置成功，我們就可以通過PC 打開“pcAppsys”或者手機APP 打開“HMI Client”遠程監控PLC 的數據了，如下圖：
7、 這樣即可進入對應畫面遠程監控 PLC 數據。注意這兒的監控畫面是獨立于 HMI 工程畫面，對關鍵參數的監控，需要獨立編程組態。
8、 VNC 模式，是對HMI 全部工程畫面的監控，需要數據量、通信速率較高，目前也在持續開發中。
通過遠程控制器下載上傳PLC 程序及監視PLC

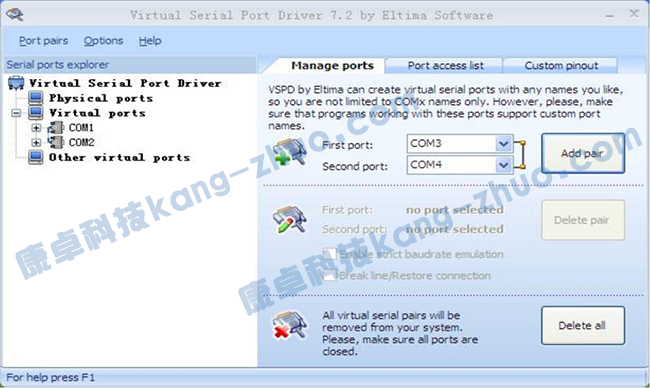

1、 首先配置虛擬串口，需要安裝“vspd7.2.308”軟件，安裝后，打開“Configure Virtual Serial Port Driver”快捷方式，如下圖：
Add pair 添加配置了一組虛擬串口，案例中添加了COM1,2

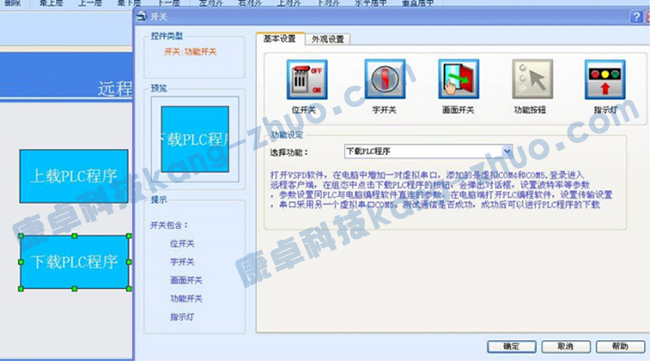

2、 在RemoteHMI，新建開關控件，關聯功能“下載PLC 程序”，如下圖：
3、 下載到遠程控制器，然后運行“PcAppSys”，點擊“下載PLC程序”，配置COM 口，這邊選1，則PLC 那邊選擇COM2，測試通信這樣就可以下載PLC 程序了，如下圖：

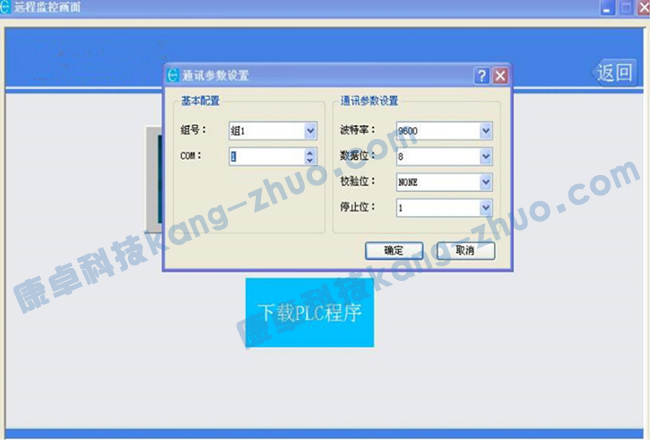

遠程監控運行后，配置為COM1

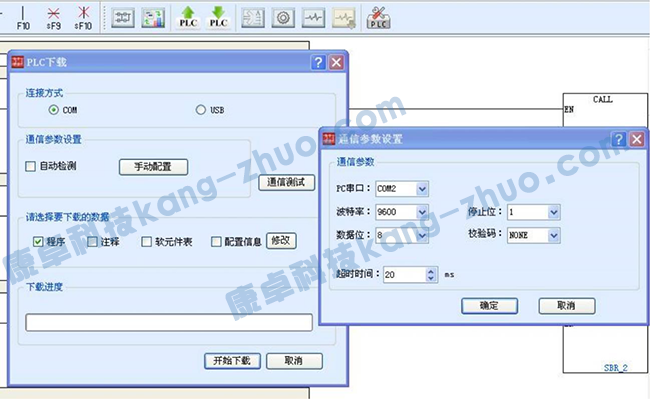

PLC 軟件里配置為COM2，通信測試正常，就可以下載PLC 程序了。上載PLC 也是一樣，通信建立后亦可對PLC 程序進行在線監控。

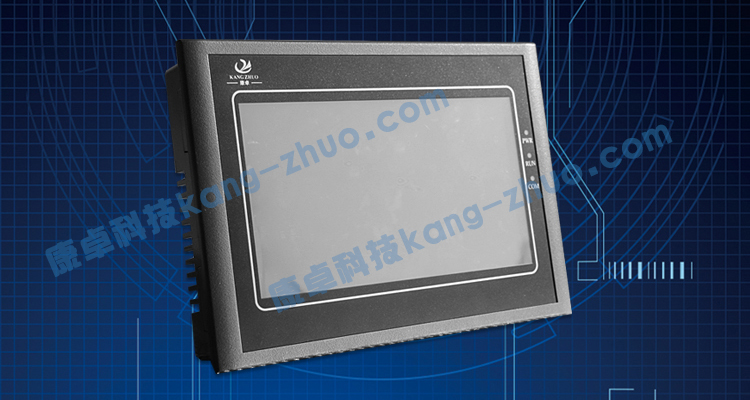

通過KZ-R 觸摸屏連接外網下載HMI 組態程序

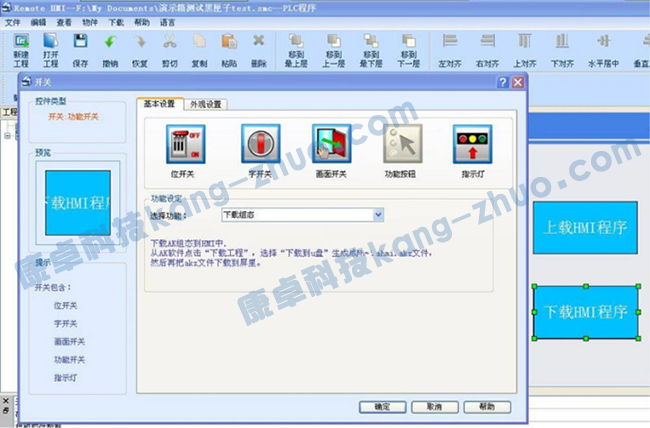

1、在RemoteHMI 軟件，新建工程，COM 配置選擇“遠程客戶端”，組態開關控件，關聯“下載組態程序”（HMI 組態工程文件）
配置成功后，首先下載到遠程控制器；
2、然后打開“KZWorkshop”軟件打開要下載的工程，下載—選擇 U 盤下載—轉存為“KZhmi.akz”文件，點擊“下載”即可存儲到相應的位置，如下圖：
3、然后PC 上運行“pcAppsys”，選擇對應的HMI 進入監控畫面，點擊剛配置的“下載HMI 程序”按鈕，選擇“KZhmi.akz”下載到 HMI（PC 可和遠程控制器不在同一網絡下，即遠程控制器為手機4G 路由wifi，PC 采用公司電信網絡）。
4、上傳HMI 組態也是一樣
