污水項目新進展 — 山西晉城市丹河新城污水處理廠項目自控系統完成調試

發布日期：2023-09-01 15:30 瀏覽次數：

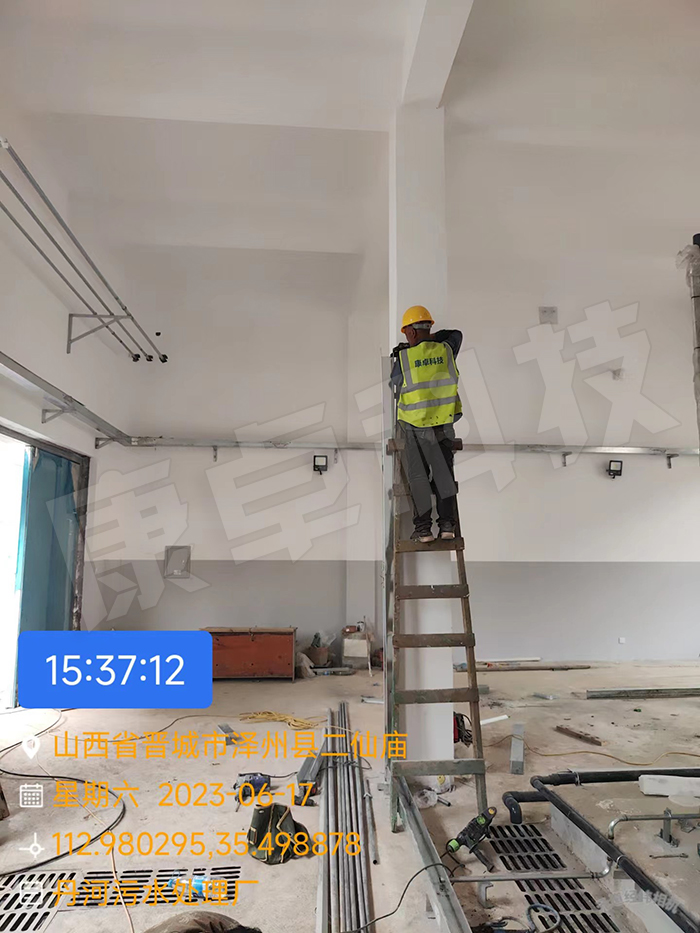

近日，位于山西晉城市丹河新城污水處理廠自控項目工程正式完成調試。該工程的建成及時保障了丹河新城污水處理廠的自控需求，助力污水廠高質量發展。山西晉城市丹河新城污水處理廠自控系統3萬m3/d工程由康卓科技承接，包括低壓、自控、儀表、監控系統等設計、制造、安裝和調試，智能化程度高，維護操控簡單。

康卓科技此次承接的山西晉城市丹河新城污水廠自控設備供貨及調試項目，是公司2023年又一重點工程。本項目工期緊、任務重，對公司的項目管理和組織提出了嚴峻的考驗。在接下來的時間里，由項目經理牽頭，設計、采購、生產、物流等各部門積極配合，遇到問題主動協調，在公司同仁的相互協作、共同努力下，在預期時間內圓滿完成了自控項目安裝調試任務，開創了項目管理的典范，并獲得了用戶的高度認可。

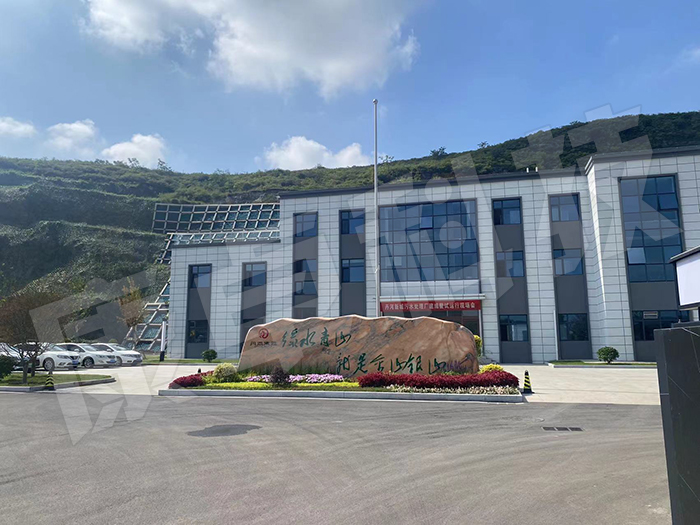

污水廠介紹：

晉城市丹河新城污水處理廠于2020年建設，山西晉城市丹河新城污水處理廠采用較為先進的污水處理工藝，其設計規模為3萬立方米/日，先期日處理規模達到3萬立方米/日。項目進水水質參考《污水排入城市下水道水質》(GB/T 31962-2015)的標準，出水水質執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準，并符合《污水綜合排放標準》(DB14/1928-2019)中COD、 NH3-N、 TP三項指標達到地表水環境質量V類標準的要求。

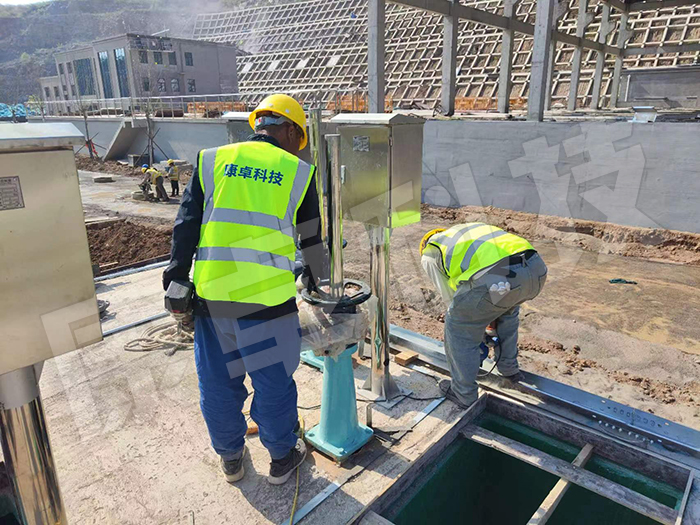

項目自控系統調試工作包括：

1.PLC控制柜的電氣調試；

2.對各受控設備的信號校驗；PLC控制柜與各獨立工藝設備系統通訊調試，PLC控制邏輯編程軟件組態調試；

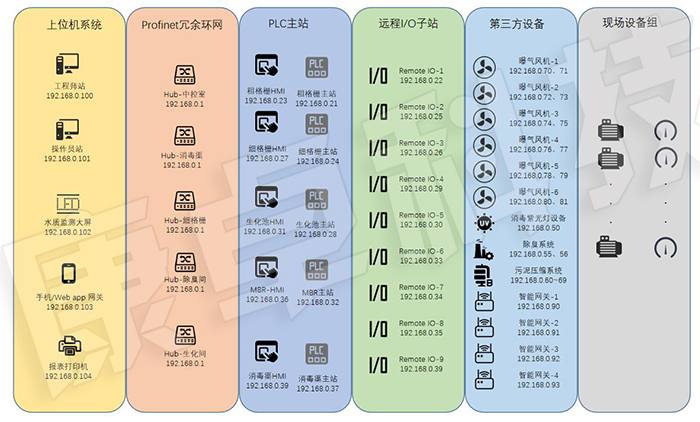

3.根據工藝要求編制PLC系統自動控制程序，廠區光纖以太網通訊聯網調試；

4.中控室上位機監控操作軟件編制及調試、數據服務器調試等；儀表調試，設備及污脫間、鼓風機、除臭、消毒池PLC等系統通訊聯調。

項目自控系統特點：

1.污水提升泵房：

PID調節液位、自動輪巡提升泵、實時數據及報警記錄、歷史趨勢分析。

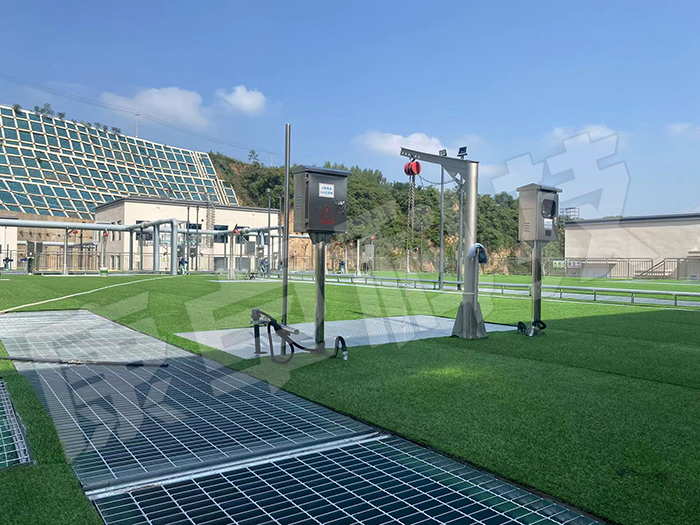

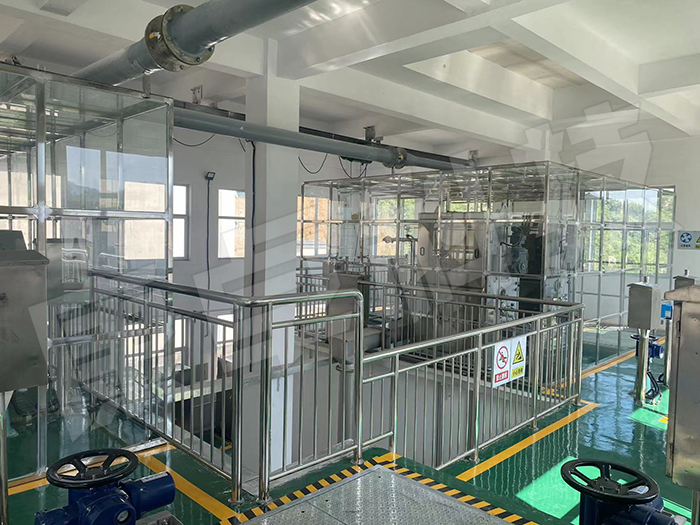

2.格柵系統：（包括粗格柵、細格柵、膜格柵等）

格柵控制箱控制格柵除污機、輸送機和壓榨機的運行，具有手動/自動/定時三種運行模式?？刂葡涿姘迳显O(shè)“手動/自動/定時”轉換開關。“手動”狀態下，由控制箱面板上的按鈕控制格柵除污機、輸送機和壓榨機的運行；“自動”狀態下,由現場控制柜.根據預先設定的液位差值觸發開/停格柵機，若被測液位差超過設定值(0.20m)時，機械格柵將啟動連續運轉，直到被測液位差低于設定值（0.10m）時停止。格柵除污機的每次運轉應使預先設定的作為基本控制的時間間隔復零。定時狀態下，由現場手動設定控制箱內時間繼電器，根據實際運轉使用情況設定時間間隔周期，格柵除污機會自動進行周期重復運行；格柵除污機運行時，輸送機和壓榨機應隨之聯動，具體聯動程序由現場配套控制箱實現。

格柵除污機、輸送機和壓榨機的狀態和工況上傳到中控室。

控制站對格柵控制箱的監控信號至少有：

（1）電機運行、停止?fàn)顟B(tài)

（2）故障保護動作狀態

（3）手動、自動（聯動）控制狀態

（4）電機運行、停止命令

調試目標：

（1）可以在中控室監控畫面上手動啟動、停止細格柵設備；細格柵設兩組，雨季最大設計流量時，細格柵全開啟；最大日最大時及平均日平均時，細格柵全開啟；夜間最低流量進水時，細格柵和沉砂池半數開啟。

（2）在自動狀態下，按照下面的條件控制格柵啟停：格柵運行依據其前、后超聲波液位計測得的水位差進行控制。細格柵間當超聲波液位計測得的水位差超過20cm時，格柵自動運行，當其水位差降至10cm時格柵自動停機。當水位控制難于實現時，可定時開啟格柵機。

3.生化系統：

正確顯示儀表檢測信號；正確顯示設備狀態等信號；按要求實現設備的自動控制；生化池的預缺氧池、缺氧池、厭氧池溶解氧控制在限定范圍內，污泥回流量在限定范圍之間可調，風機風量控制。自動平衡各水池液位，自動調整進水量。

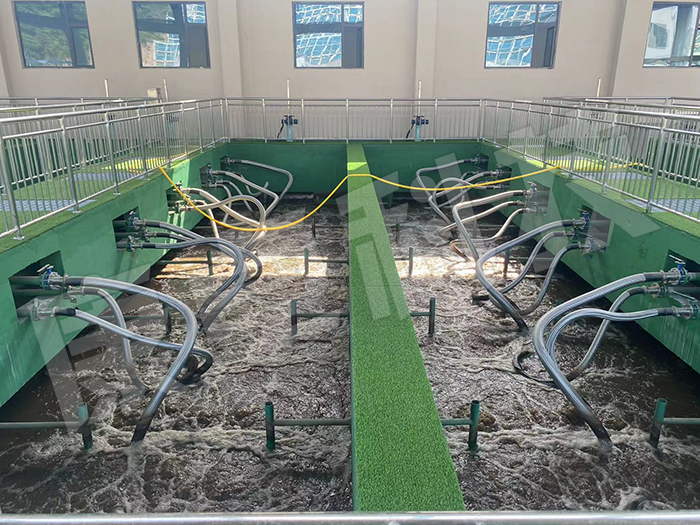

4.MBR系統：

自動產水，定時/定產水次數自動清洗，隊列式清洗，產水量自動調節保持總量穩定。曝氣量控制系統，污泥自動排放，膜通量預警系統、自動加藥系統。

5.污泥壓榨系統：

遠程監控，顯示相關設備狀態，儀表數據等，通訊連接。

6.除臭系統：

遠程監控，顯示相關設備狀態，儀表數據等，通訊連接。

7.消毒排放渠：

遠程監控及操作，顯示相關設備狀態，儀表數據等，通訊連接。

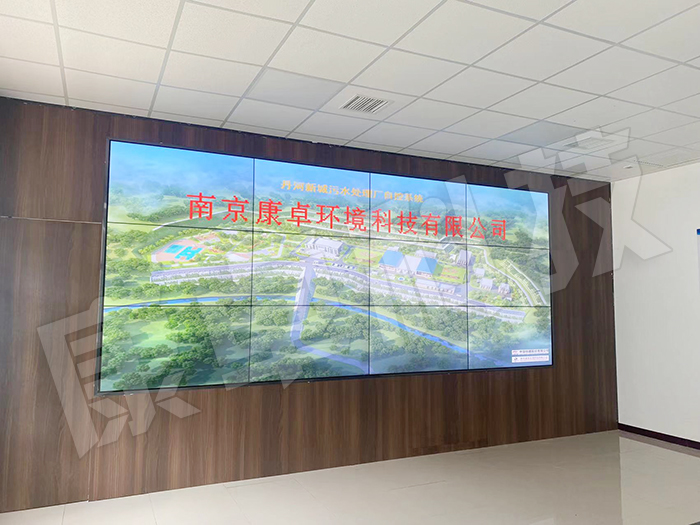

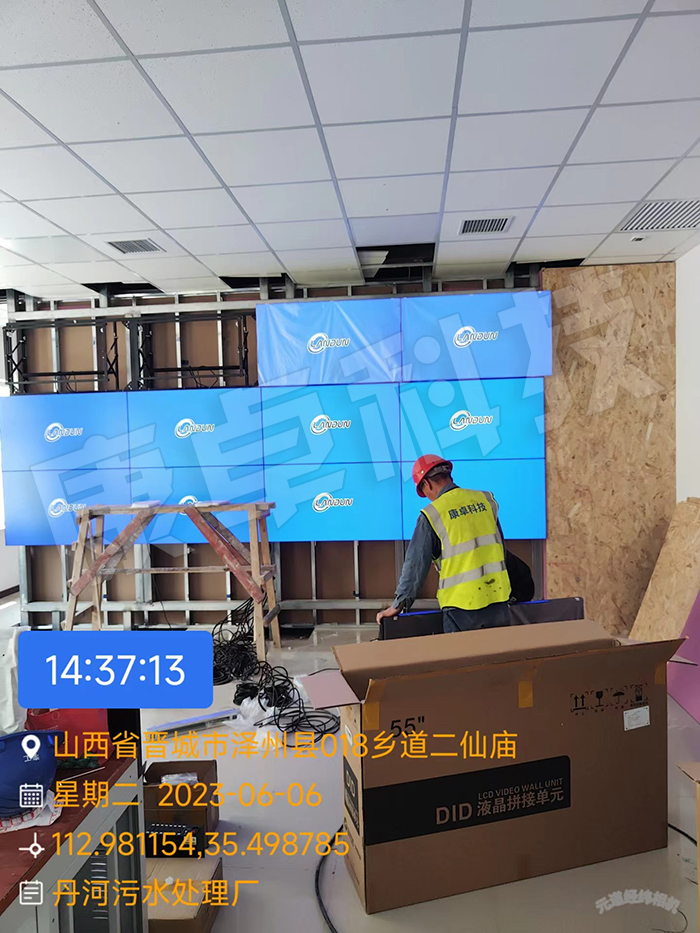

8.中控系統：

顯示及操作廠區所有設備狀態、信息、數據趨勢及報表、操作歷史、報警列表等。人機交互端口，開放參數設置端口，開放通訊端口。

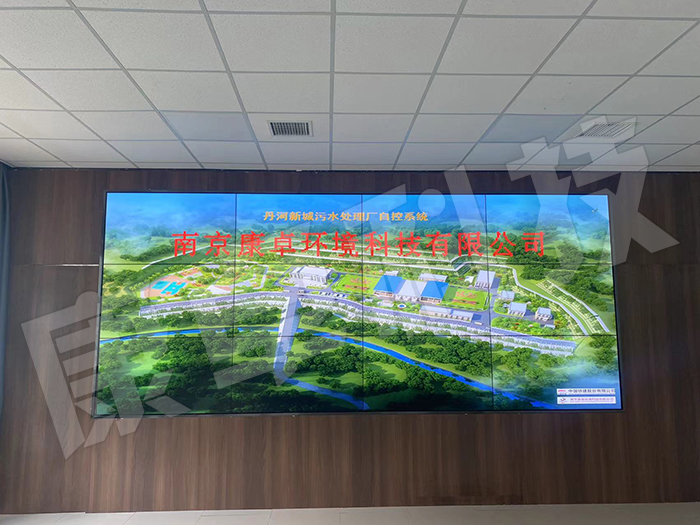

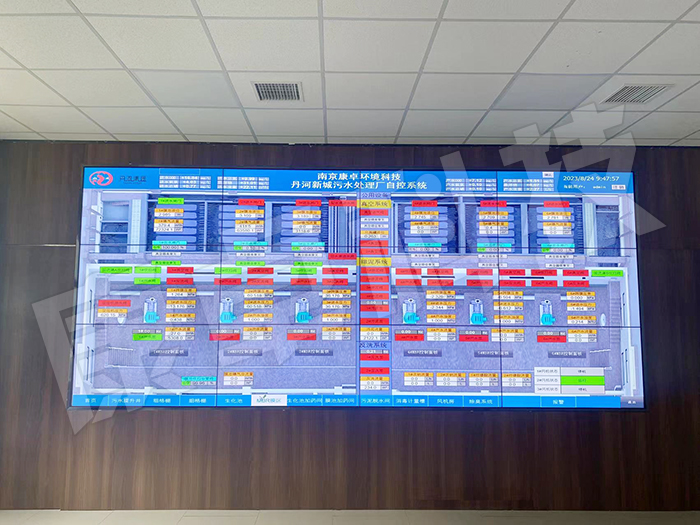

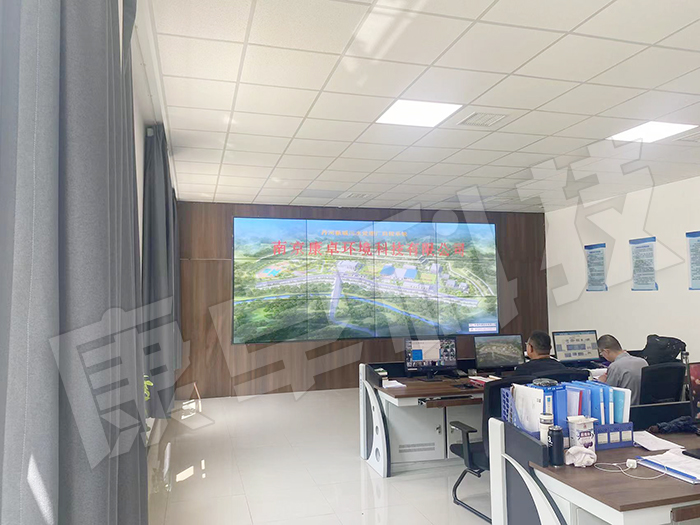

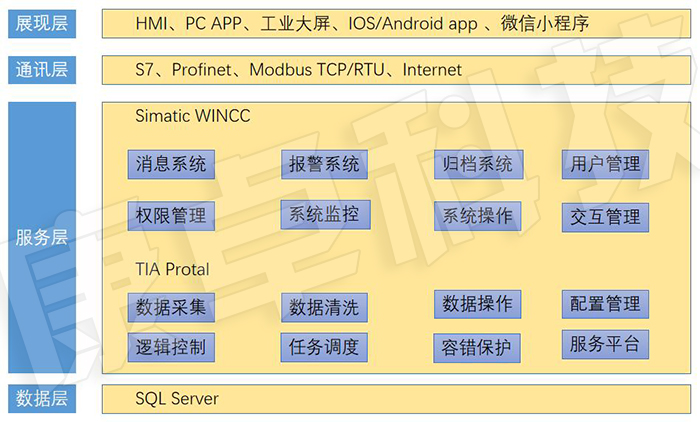

中控室上位機系統：
